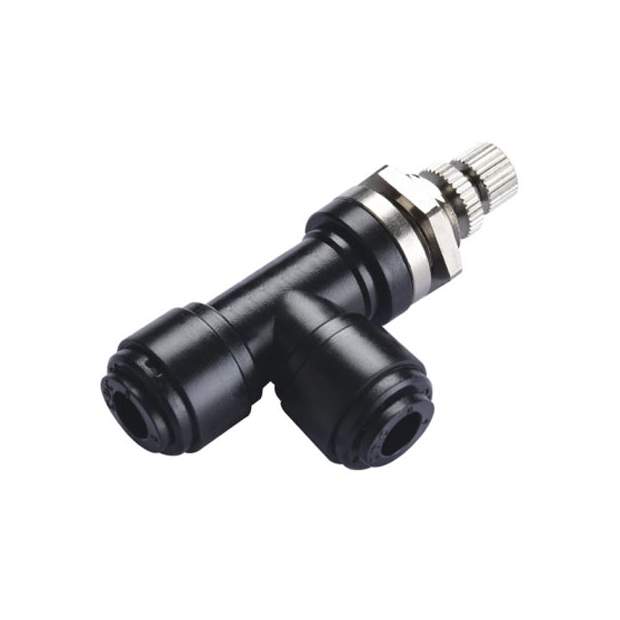

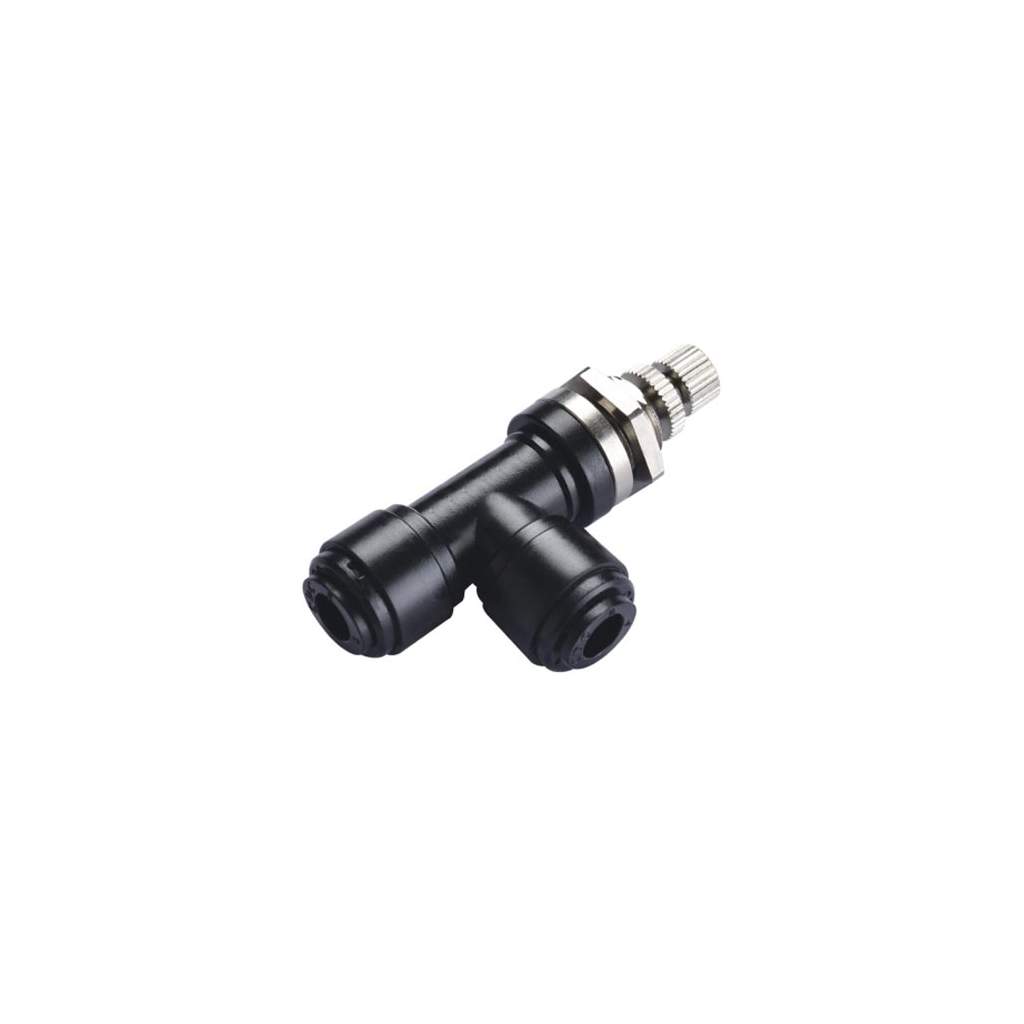

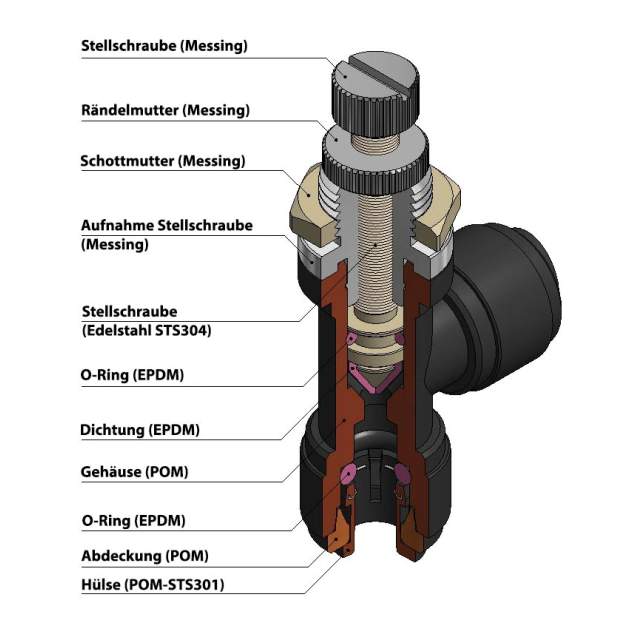

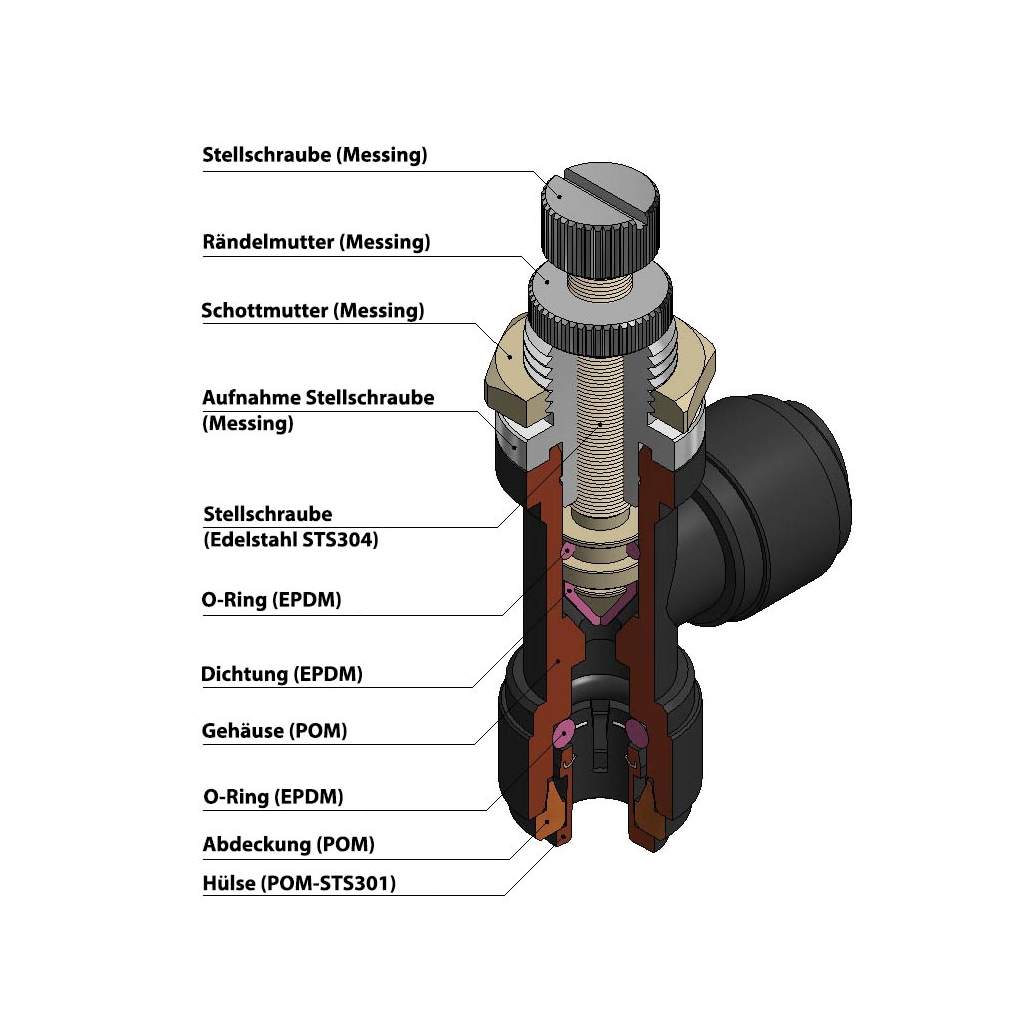

Schottmontage: Der Durchflussreduzierer (Stellventil) ist für Schottmontage geeignet. Dazu hat er an der Einstellschraube eine Mutter. Diese kann herausgedreht werden und der Durchflussreduzierer dann in die Bohrung eines Gehäuses oder eine Platte gesteckt werden. Anschließend wird die Mutter wieder aufgeschraubt und so das Stellventil fest mit dem Gehäuse/der Platte veschraubt. Im Ergebnis ist die Einstellschraube des Stellventils von außen zugänglich.

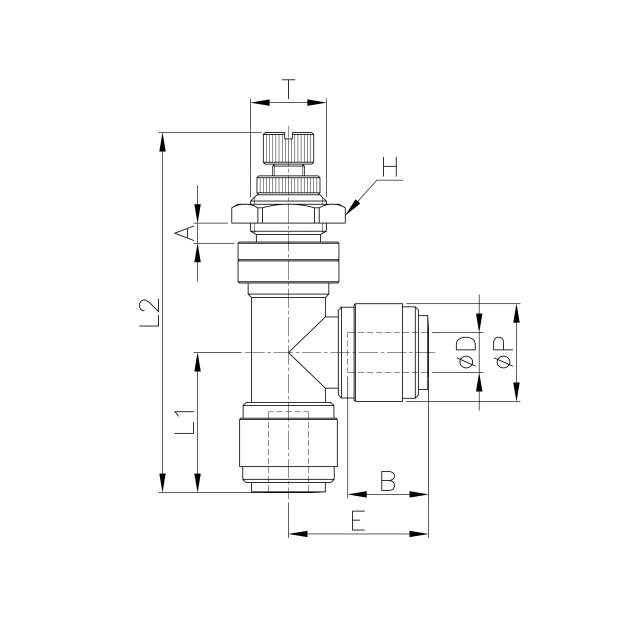

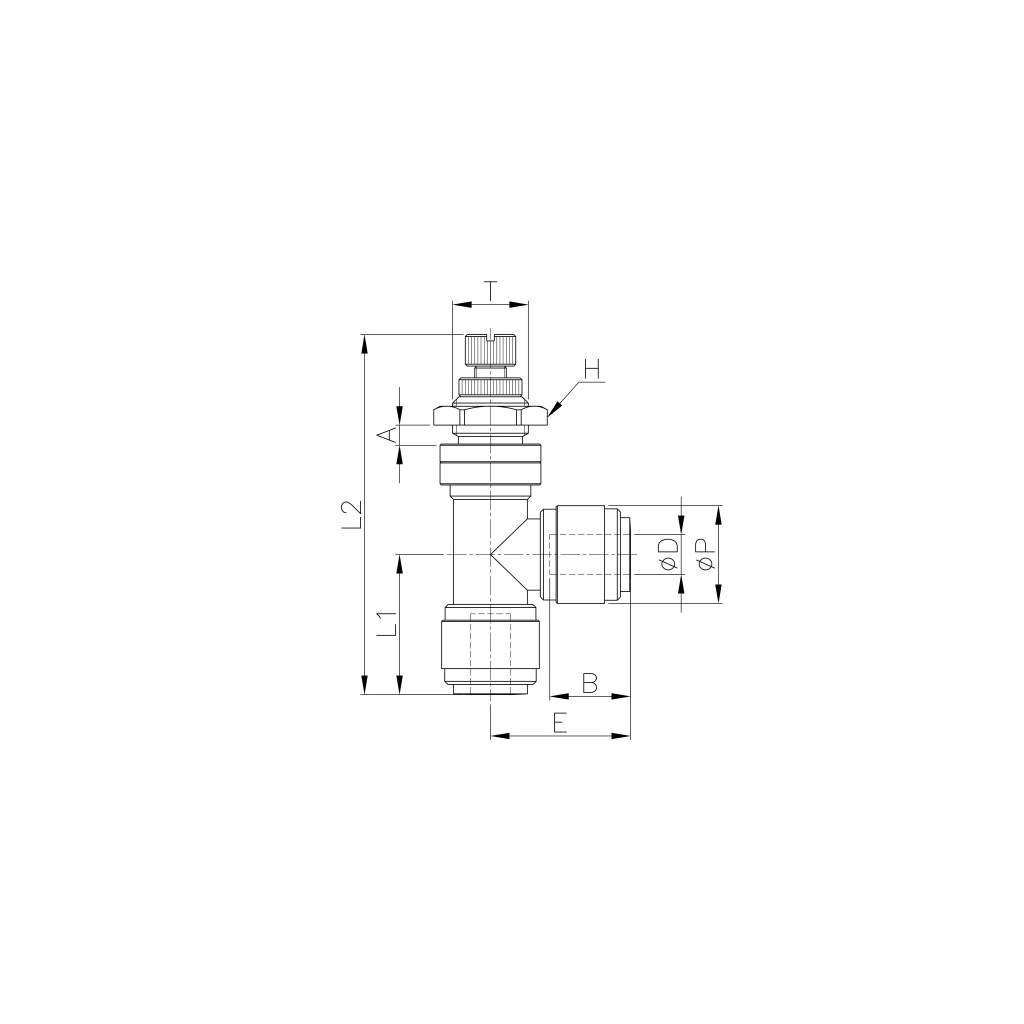

| Varianten: | ØD | ØP | T | L1 | L2 (min) | L2 (max) | E | A | B | H | Gewicht |
|---|---|---|---|---|---|---|---|---|---|---|---|
| HSLB0606B | 6mm | 15,5mm | M12x1,0 | 22,2mm | 57,1mm | 61,3mm | 22,2mm | 5,0mm | 16,1mm | 16,0mm | 28,7g |
| HSLB1010B | 10mm | 20,0mm | M15x1,0 | 25,0mm | 67,7mm | 73,4mm | 26,0mm | 6,0mm | 19,7mm | 19,0mm | 54,0g |
Herstellerinformationen:
CDC Pneumatics
30, Secheon-ro 1-gil, Dasa-eup
Dalseong-gun, Daegu
Republic of Korea
E-Mail: chumdancoupler@gmail.com
Telefon: +82 53 353 7501
Internet: https://fluidfit.net/eng/
Kontakt innerhalb EU:
Wassertechnik PRO
Queerenring 10B
04626 Schmölln
Deutschland
Telefon: +49 (0)3 44 91 - 58 16 11
E-Mail: post@wassertechnik.pro
| Hersteller: | FLUIDFIT |
| Kategorie: | Fluidtechnik |
| Artikelnummer: | SVR500100 |
