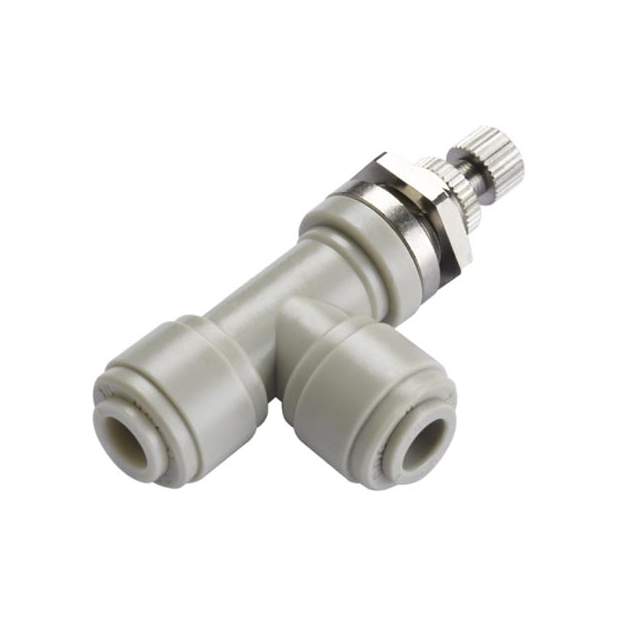

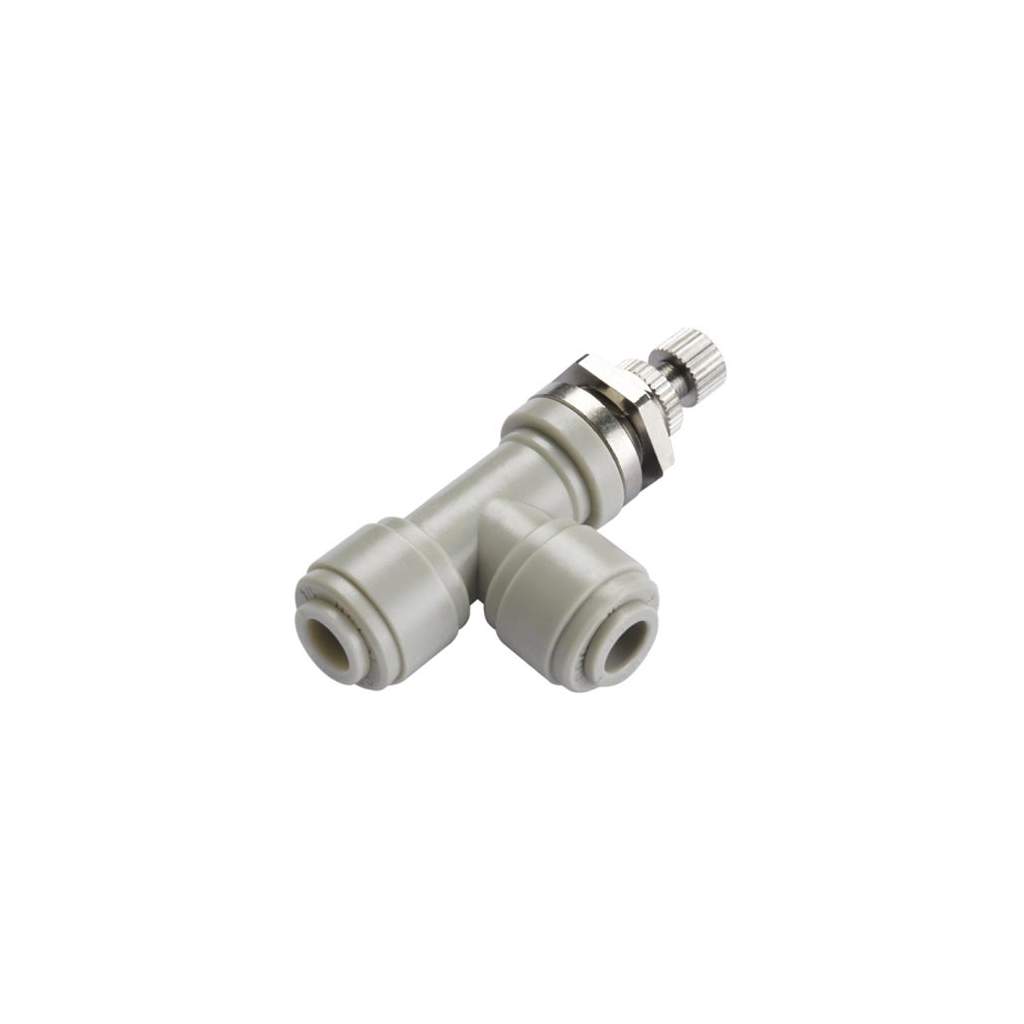

Schottmontage: Der Durchflussreduzierer (Stellventil) ist für Schottmontage geeignet. Dazu hat er an der Einstellschraube eine Mutter. Diese kann herausgedreht werden und der Durchflussreduzierer dann in die Bohrung eines Gehäuses oder eine Platte gesteckt werden. Anschließend wird die Mutter wieder aufgeschraubt und so das Stellventil fest mit dem Gehäuse/der Platte veschraubt. Im Ergebnis ist die Einstellschraube des Stellventils von außen zugänglich.

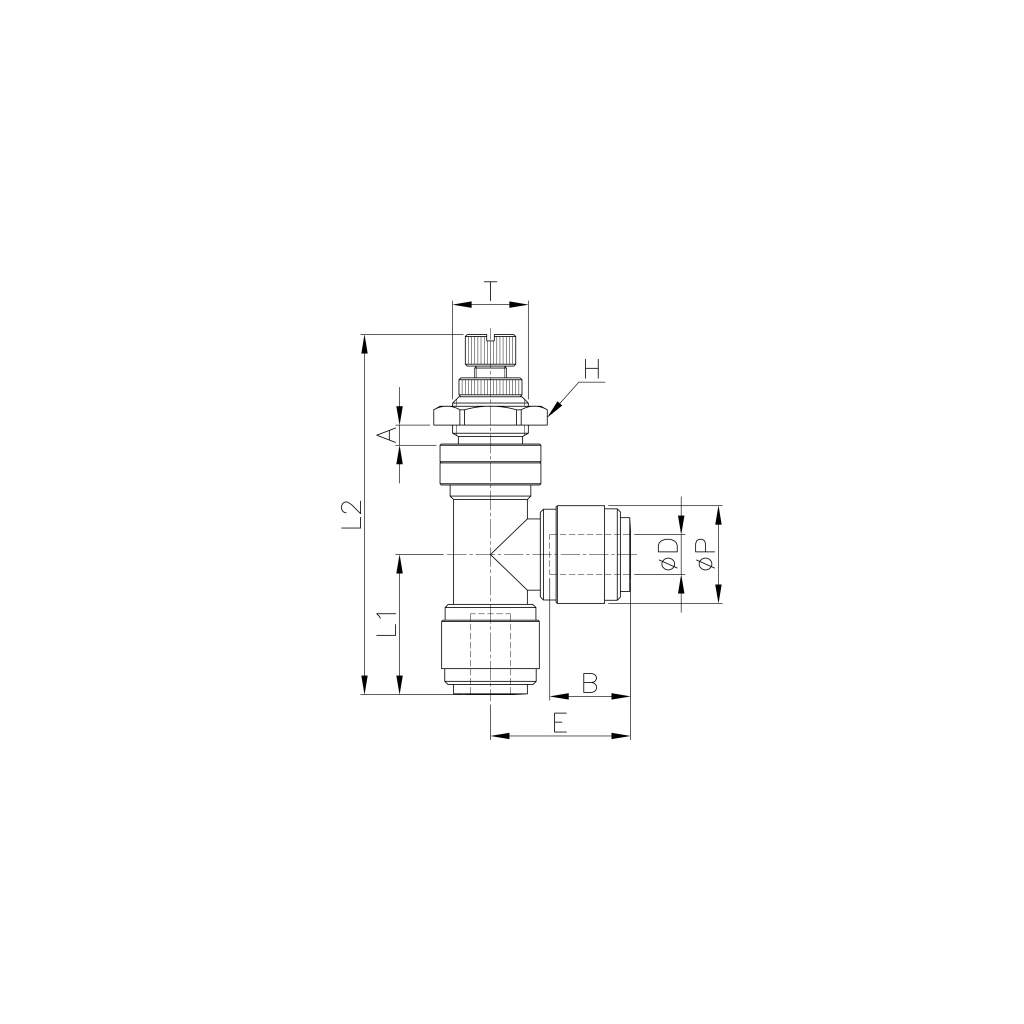

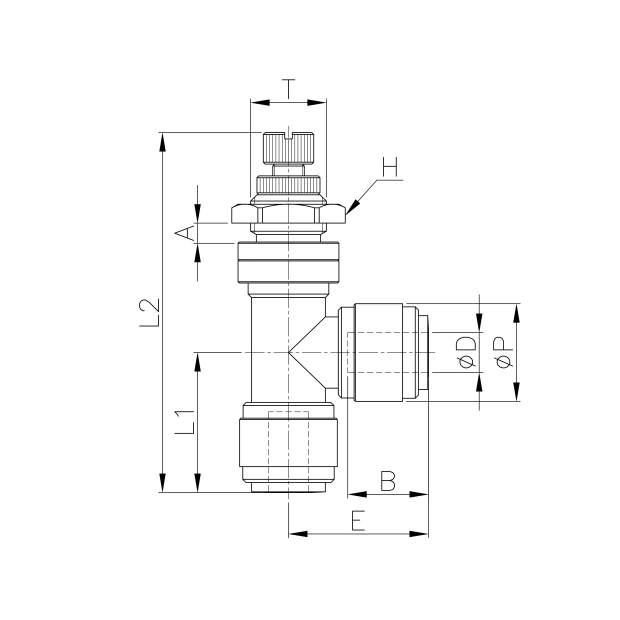

Varianten:
ØD
ØP
T
L1
L2 (min)
L2 (max)
E
A
B
H
Gewicht
HSLB1/4-1/4G
1/4 Zoll
15,5mm
M12x1,0
22,2mm
57,1mm
61,3mm
22,2mm
5,0mm
16,9mm
16,0mm
28,7g
HSLB3/8-3/8G
3/8 Zoll
20,0mm
M15x1,0
25,0mm
67,8mm
73,5mm
26,0mm
6,0mm
19,8mm
19,0mm
54,0g
Herstellerinformationen:
CDC Pneumatics
30, Secheon-ro 1-gil, Dasa-eup
Dalseong-gun, Daegu
Republic of Korea
