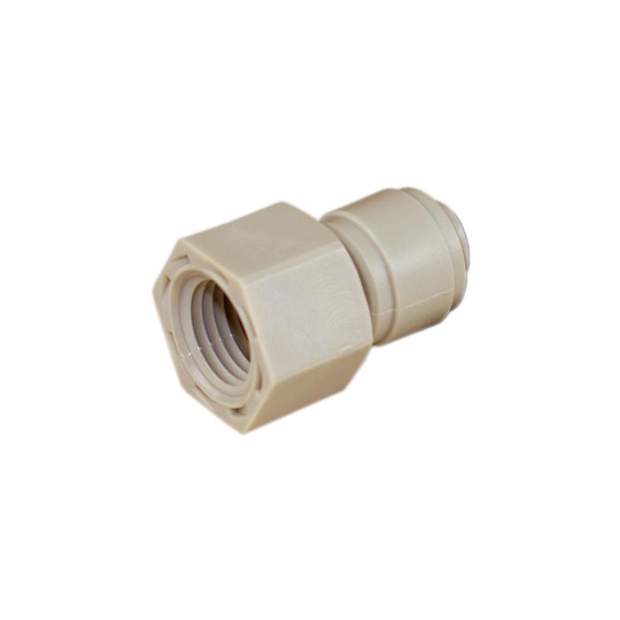

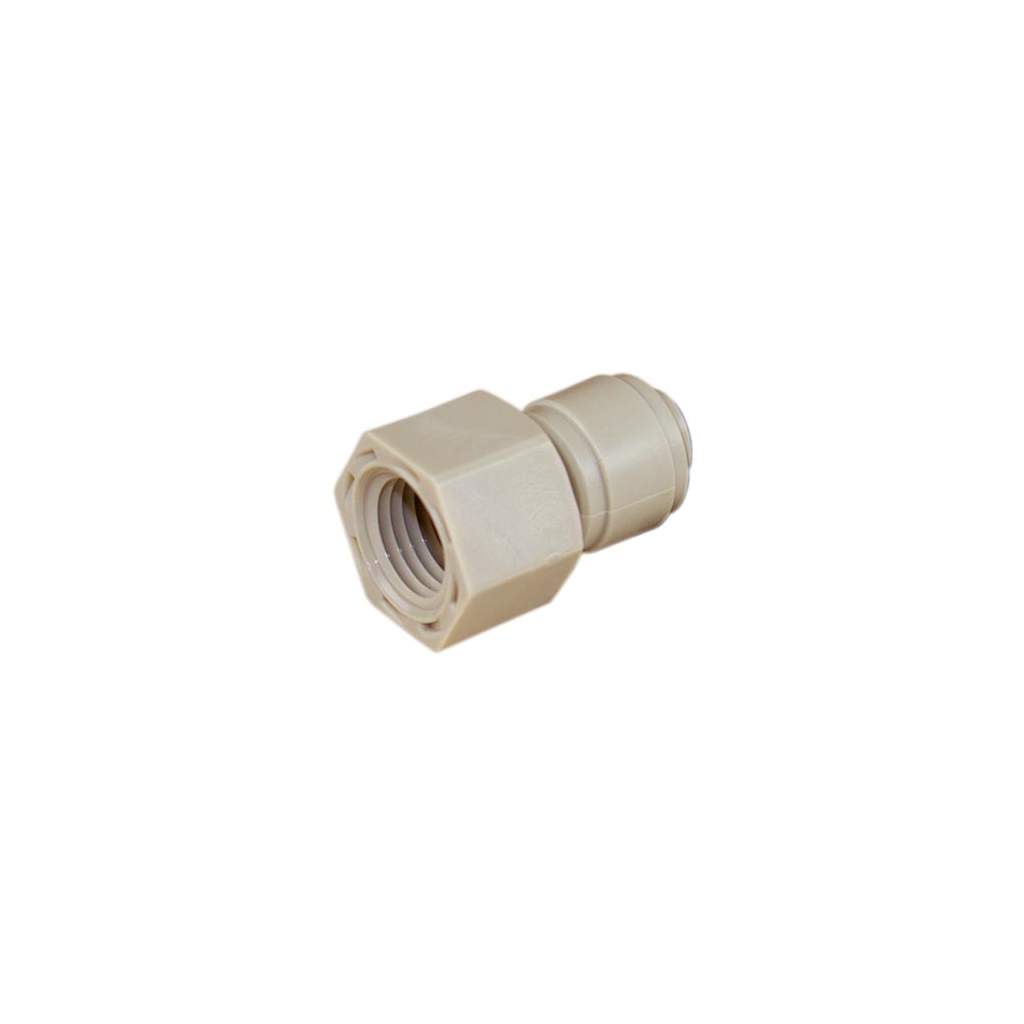

Aufschraubverbinder mit zölligen Innengewinde
BSPP-Paralellgewinde 3/8, 3/4, 5/8 oder 1/2 Zoll
Steckverbindung 1/4, 3/8, 5/16 oder 1/2 Zoll
Für Trinkwasser, Flüssigkeiten, Getränke und Druckluft
Material POM sowie Dichtung aus EPDM
Temperaturbereich 1°C bis 98°C
Druckfestigkeit 20 bar (bis 5/16 Zoll), 16 bar (bis 3/8 Zoll), 14bar (1/2 Zoll)
DVGW W270, KTW, WRAS, NSF und ACS

1,75 €

Inkl. gesetzlicher Ust. zzgl. Versand

Steckverbindung:
Innengewinde:

Beschreibung

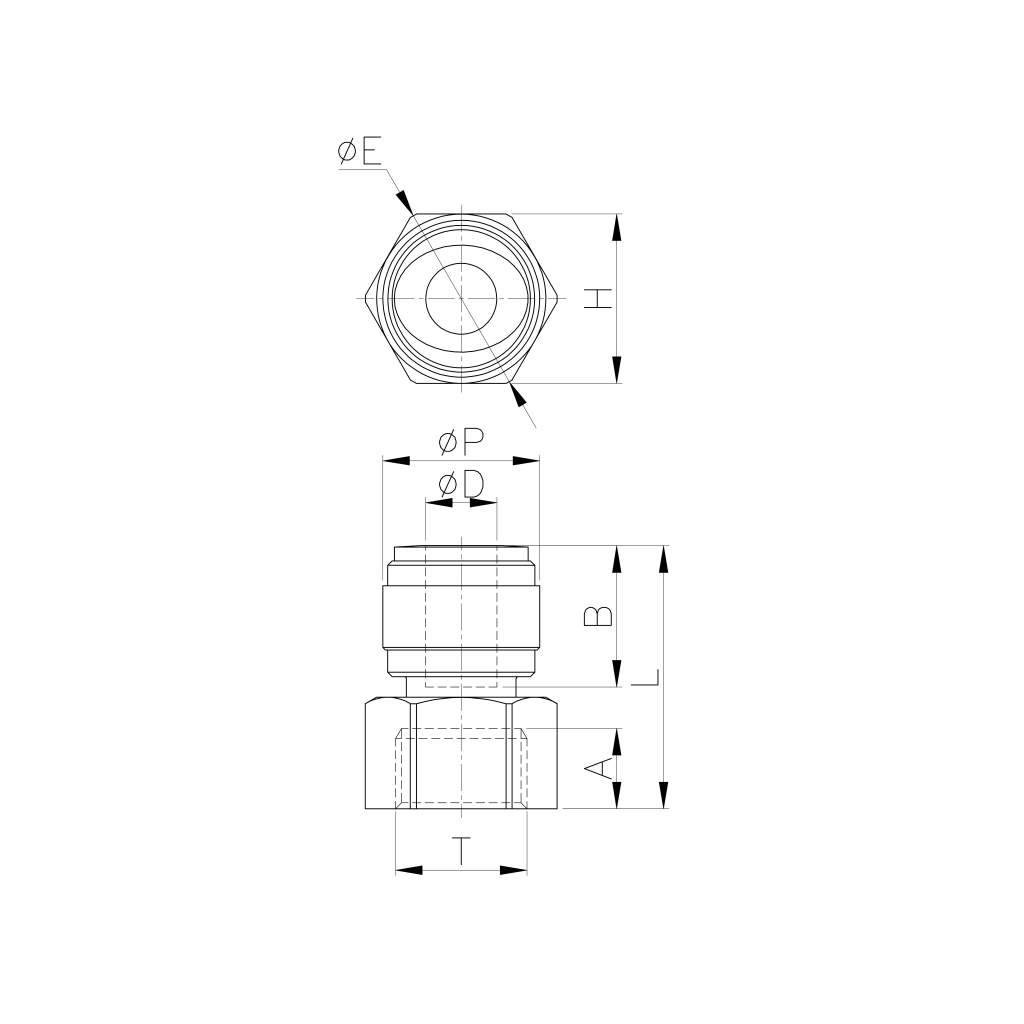

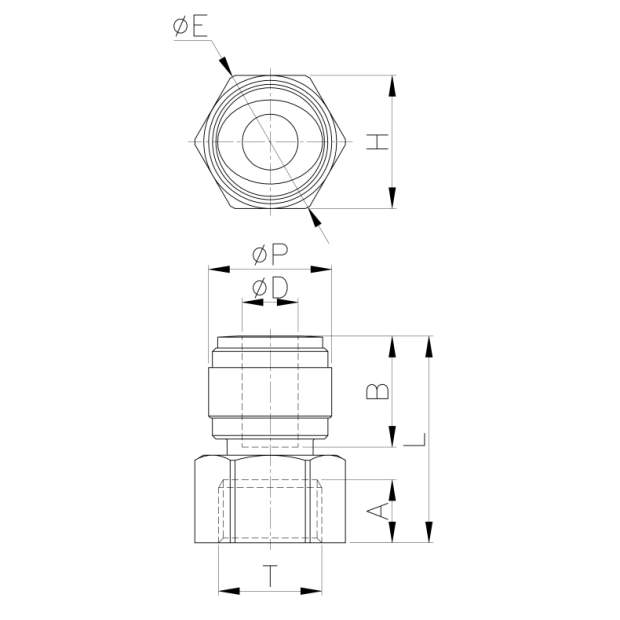

Varianten:	ØD	T (BSPP)	ØP	L	A	B	H	ØE	Gewicht
HCF1/4-G03G	1/4 Zoll	G3/8 Zoll	15,0mm	29,6mm	9,0mm	16,9mm	24,0mm	27,3mm	8,6g
HCF1/4-G04G	1/4 Zoll	G1/2 Zoll	20,0mm	37,6mm	12,5mm	16,9mm	27,0mm	30,0mm	13,9g
HCF1/4-G06G	1/4 Zoll	G3/4 Zoll (Messing)	15,5mm	34,2mm	7,0mm	16,9mm	36,7mm	41,6mm	36,3g
HCF3/8-G03G	3/8 Zoll	G3/8 Zoll	20,0mm	37,1mm	9,0mm	20,2mm	24,0mm	27,3mm	13,9g
HCF3/8-G04G	3/8 Zoll	G1/2 Zoll	20,0mm	38,4mm	12,5mm	20,2mm	27,0mm	30,0mm	13,4g
HCF3/8-G05G	3/8 Zoll	G5/8 Zoll	20,0mm	38,2mm	13,5mm	20,2mm	29,0mm	32,0mm	14,8g
HCF3/8-G06G	3/8 Zoll	G3/4 Zoll (Messing)	20,0mm	37,0mm	7,0mm	20,2mm	36,7mm	41,6mm	39,3g
HCF1/2-G04G	1/2 Zoll	G1/2 Zoll	23,0mm	41,9mm	12,5mm	25,1mm	27,0mm	30,0mm	15,5g

Spezielle Varianten für Wasser- und Getränkespender:

Varianten:	ØD	T (BSPP)	ØP	L	A	B	H	ØE	Gewicht
HCF5/16-G04G-H	5/16 Zoll	G1/2 Zoll	20,0mm	33,8mm	9,0mm	17,5mm	25,0mm	27,5mm	11,1g
HCF5/16-G05G-H	5/16 Zoll	G5/8 Zoll	20,0mm	34,8mm	9,5mm	17,5mm	28,0mm	30,4mm	13,0g
HCF3/8-G04G-H	3/8 Zoll	G1/2 Zoll	20,0mm	34,2mm	9,0mm	20,2mm	25,0mm	27,5mm	10,7g
HCF3/8-G05G-H	3/8 Zoll	G5/8 Zoll	20,0mm	35,2mm	9,5mm	20,2mm	28,0mm	30,4mm	13,2g

Hersteller:	FLUIDFIT
Kategorie:	Fluidtechnik
Artikelnummer:	SVZ110200
