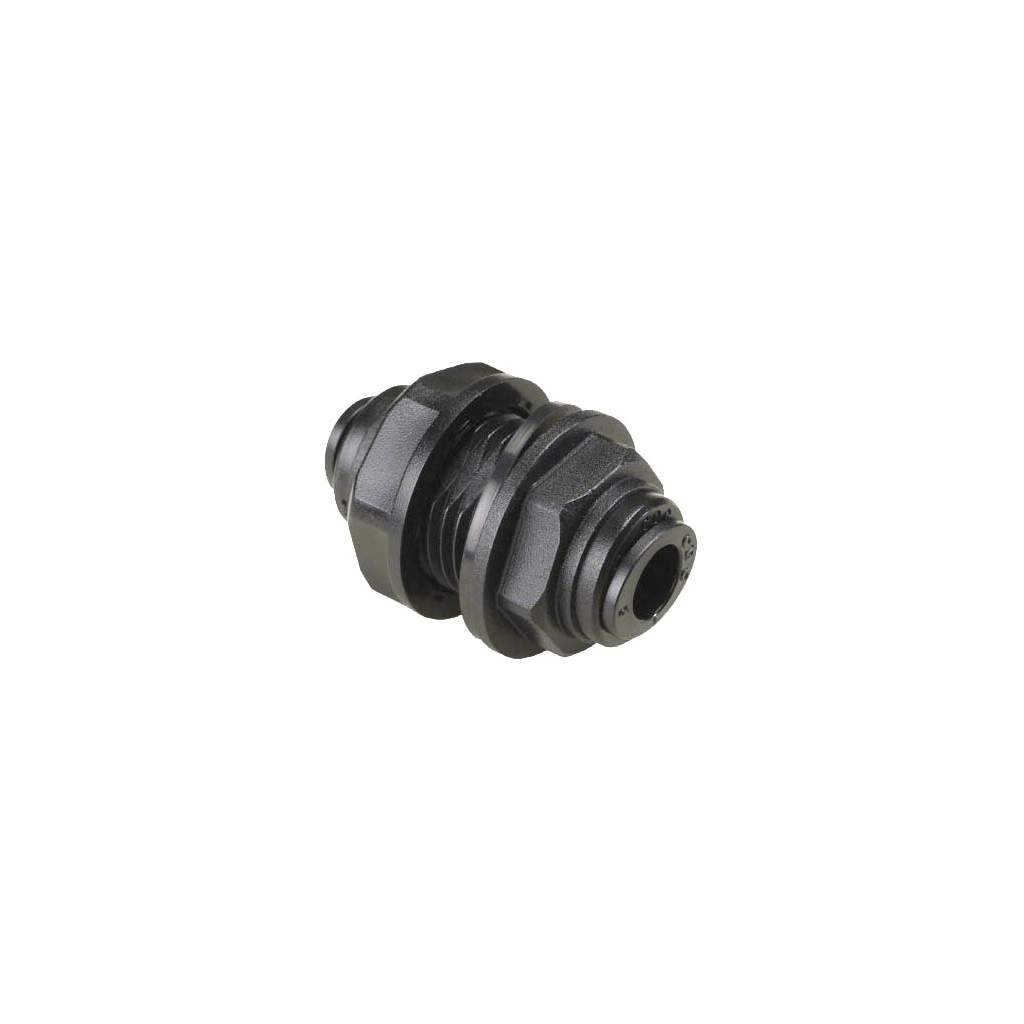

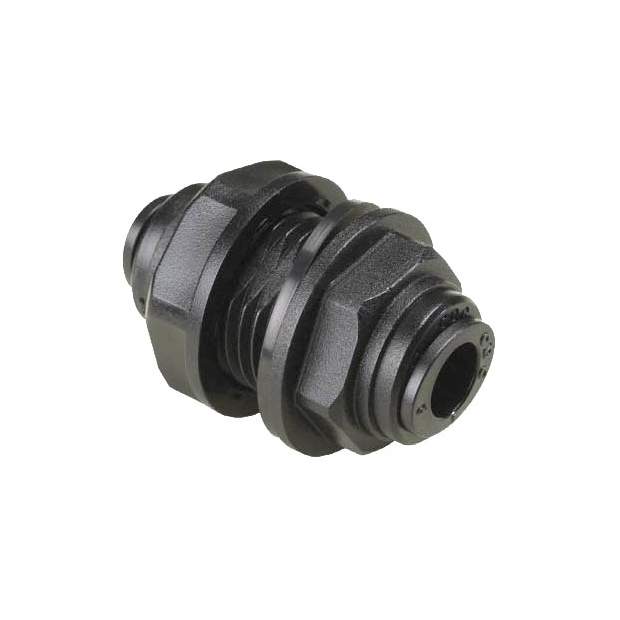

HMM Schott-Verbinder mit metrischer Steckverbindung 4 bis 12mm

HMM Schott-Verbinder mit metrischer Steckverbindung 4 bis 12mm

HMM Schott-Verbinder mit metrischer Steckverbindung 4 bis 12mm

Schottverbinder zum Einschrauben in Gehäuse oder Frontplatten
Steckverbindung 4 bis 12mm für Schläuche oder Stutzen
Spezielle Ausführungen als Reduzierung von 6 auf 4mm bzw. 8 auf 6mm
Für Wasser, Flüssigkeiten, Getränke und Druckluft
Material POM und Dichtung aus EPDM
Temperaturbereich 1°C bis 98°C
Druckfestigkeit 20 bar (bis 8mm), 16 bar (bis 10mm), 14bar (12mm)
DVGW W270, KTW, WRAS, NSF und ACS

1,59 €

Inkl. gesetzlicher Ust. zzgl. Versand

Steckverbindung

Beschreibung

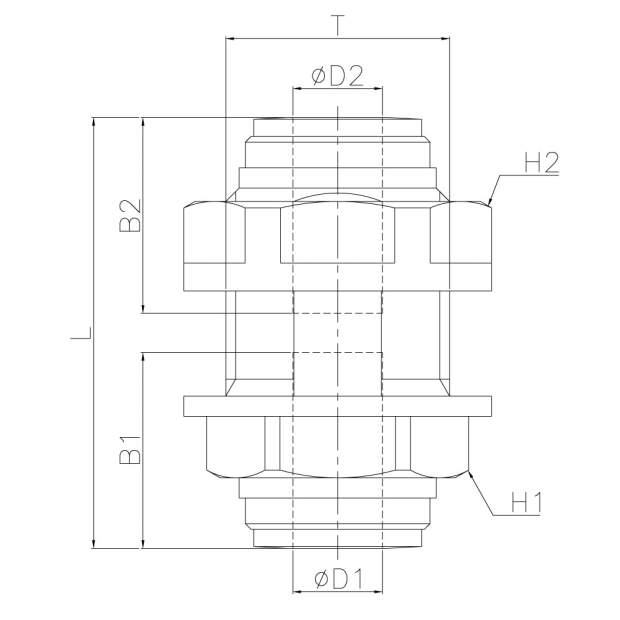

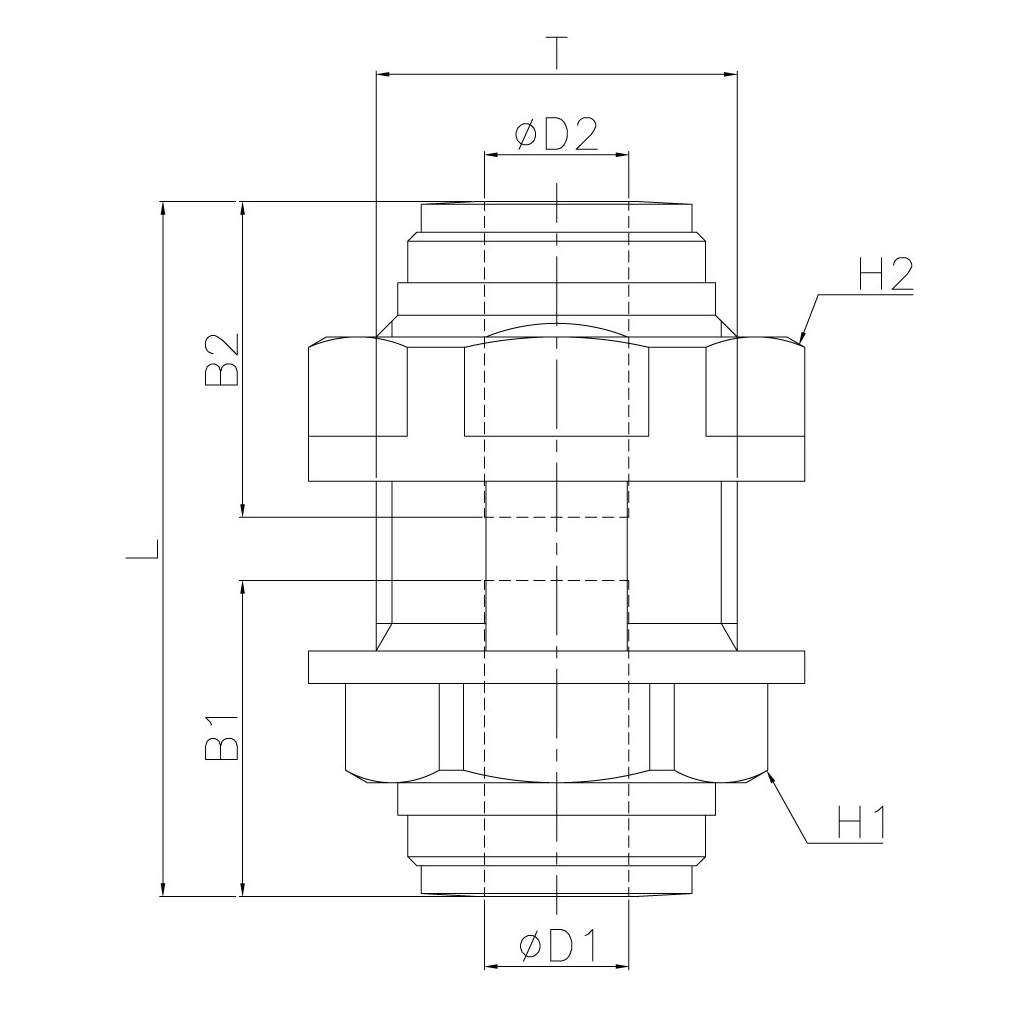

Varianten:	ØD1	ØD2	T	L	B1	B2	H1 (fixiert)	H2	Gewicht
HMM0404B	4mm	4mm	M15x1,5p	32,4mm	14,7mm	14,7mm	17,0mm	18,0mm	6,9g
HMM0606B	6mm	6mm	M17x1,5p	35,7mm	16,1mm	16,1mm	19,0mm	21,0mm	9,6g
HMM0808B	8mm	8mm	M20x1,75p	38,5mm	17,5mm	17,5mm	21,0mm	25,5mm	14,0g
HMM1010B	10mm	10mm	M24x1,75p	42,2mm	20,1mm	20,1mm	24,0mm	28,5mm	19,5g
HMM1212B	12mm	12mm	M27x2,0p	51,4mm	24,7mm	24,7mm	27,0mm	31,0mm	28,2g

Reduzierung der Steckverbindung:

Varianten:	ØD1	ØD2	T	L	B1	B2	H1 (fixiert)	H2	Gewicht
HMM0604B	6mm	4mm	M17x1,5p	35,5mm	16,1mm	16,1mm	19,0mm	21,0mm	9,8g
HMM0806B	8mm	6mm	M20x1,75p	38,1mm	17,5mm	17,5mm	21,0mm	25,5mm	14,3g

Hersteller:	FLUIDFIT
Kategorie:	Fluidtechnik
Artikelnummer:	SVM100800
