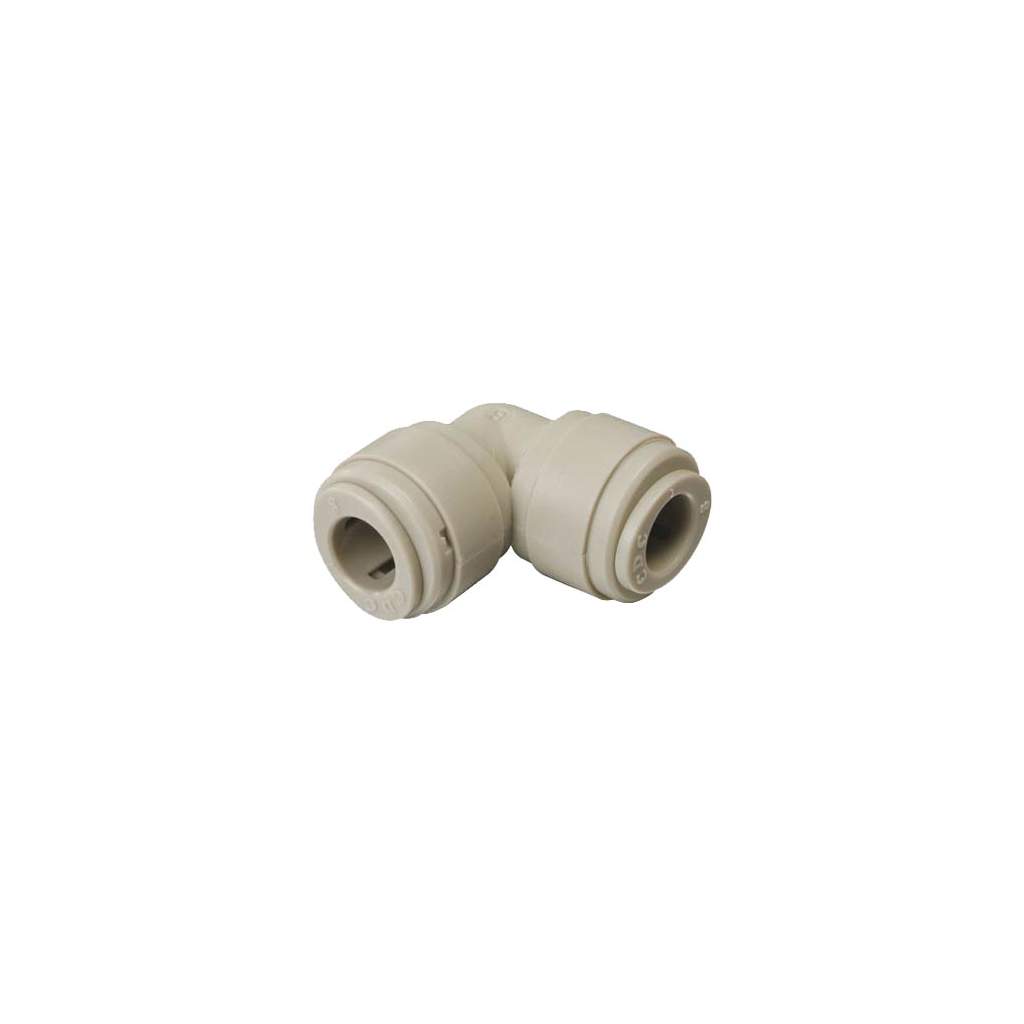

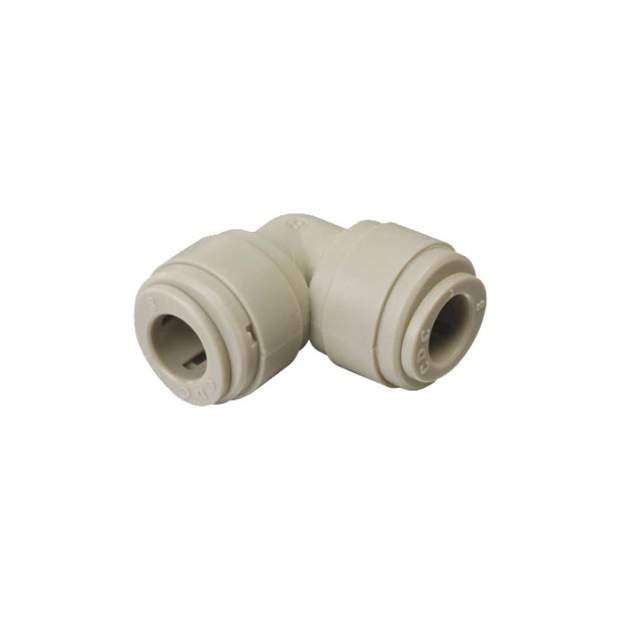

HUL Winkel-Verbinder zöllige Steckverbindung 5/32 bis 1/2 Zoll (Reduzierung)

HUL Winkel-Verbinder zöllige Steckverbindung 5/32 bis 1/2 Zoll (Reduzierung)

HUL Winkel-Verbinder zöllige Steckverbindung 5/32 bis 1/2 Zoll (Reduzierung)

HUL Winkel-Verbinder zöllige Steckverbindung 5/32 bis 1/2 Zoll (Reduzierung)

Winkel-Steckverbinder für zöllige Schläuche/Stutzen
5/32, 3/16, 1/4, 5/16, 3/8 oder 1/2 Zoll Steckverbindung
Sowie spezielle Varianten zur Reduzierung
Für Trinkwasser, Flüssigkeiten, Getränke und Druckluft
Material POM sowie Dichtung aus EPDM
Temperaturbereich 1°C bis 98°C
Druckfestigkeit 20 bar (bis 5/16 Zoll), 16 bar (bis 3/8 Zoll), 14bar (1/2 Zoll)
DVGW W270, KTW, WRAS, NSF und ACS

1,26 €

Inkl. gesetzlicher Ust. zzgl. Versand

Varianten:

Beschreibung

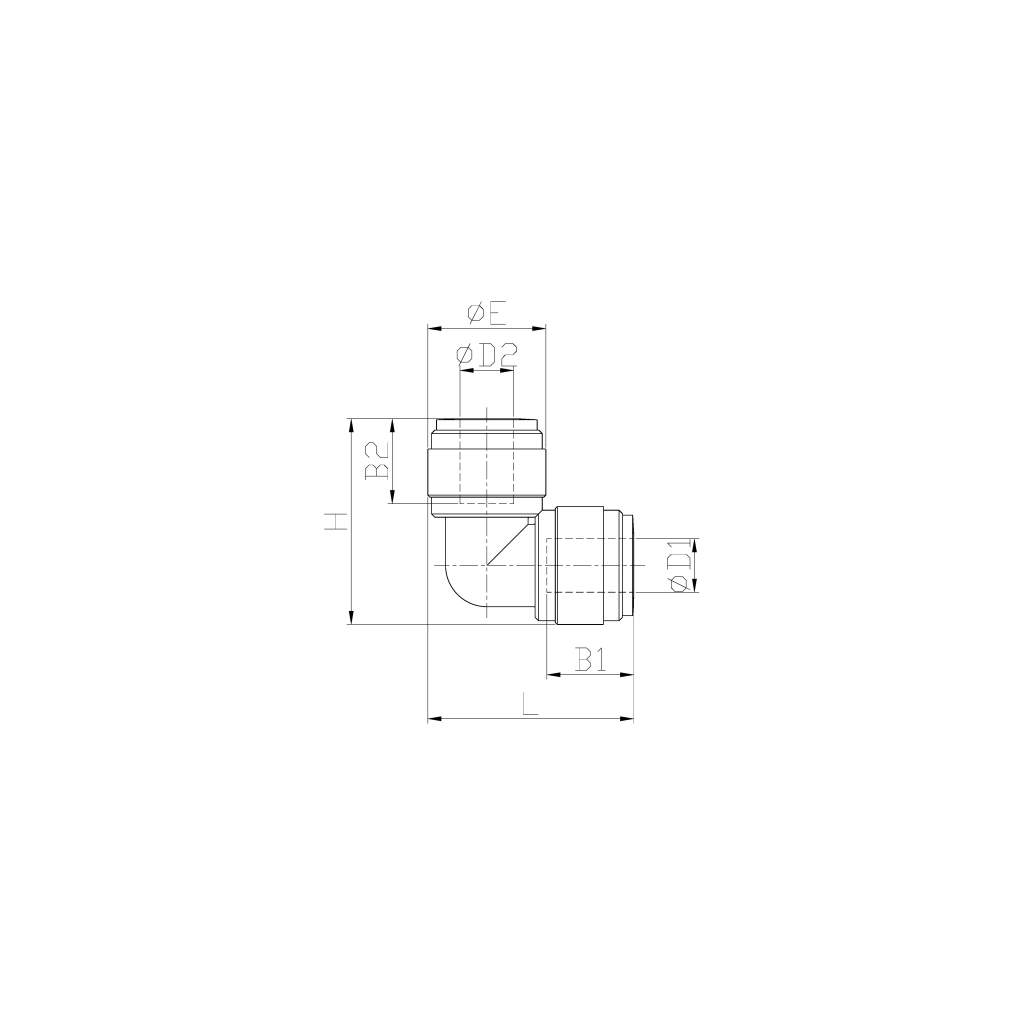

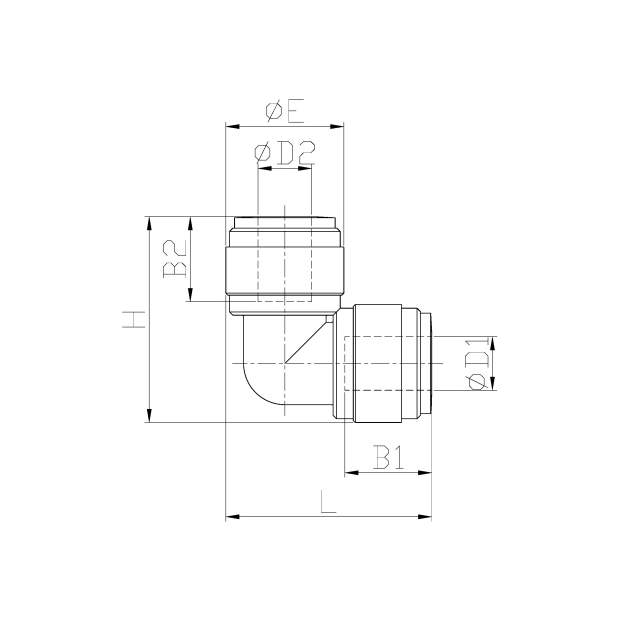

Varianten:	ØD1	ØD2	B1	B2	ØE1	ØE2	L	H	Gewicht
HUL5/32-5/32G	5/32 Zoll	5/32 Zoll	14,7mm	14,7mm	13,2mm	13,2mm	24,5mm	24,5mm	4,0g
HUL3/16-3/16G	3/16 Zoll	3/16 Zoll	15,0mm	15,0mm	13,8mm	13,8mm	25,5mm	25,5mm	4,3
HUL1/4-1/4G	1/4 Zoll	1/4 Zoll	16,9mm	16,9mm	15,5mm	15,5mm	28,8mm	28,8mm	5,5g
HUL5/16-5/16G	5/16 Zoll	5/16 Zoll	17,5mm	17,5mm	17,6mm	17,6mm	30,7mm	30,7mm	7,5g
HUL3/8-3/8G	3/8 Zoll	3/8 Zoll	20,2mm	20,2mm	20,0mm	20,0mm	35,9mm	35,9mm	10,6g
HUL1/2-1/2G	1/2 Zoll	1/2 Zoll	25,1mm	25,1mm	23,0mm	23,0mm	43,4mm	43,4mm	16,7g

Ausführungen zur Reduzierung der Steckverbindung:

Varianten:	ØD1	ØD2	B1	B2	ØE1	ØE2	L	H	Gewicht
HUL5/16-5/32G	5/16 Zoll	5/32 Zoll	17,5mm	14,7mm	17,6mm	13,2mm	28,3mm	29,7mm	5,9g
HUL5/16-1/4G	5/16 Zoll	1/4 Zoll	17,5mm	16,9mm	17,6mm	17,6mm	30,7mm	30,3mm	7,6g
HUL3/8-1/4G	3/8 Zoll	1/4 Zoll	20,2mm	16,9mm	23,0mm	17,6mm	37,9mm	36,1mm	12,9g
HUL3/8-5/16G	3/8 Zoll	5/16 Zoll	20,2mm	17,5mm	20,0mm	20,0mm	35,9m	35,5mm	11,1g
HUL1/2-5/16G	1/2 Zoll	5/16 Zoll	25,1mm	17,5mm	23,0mm	17,6mm	38,7mm	36,5mm	11,5g
HUL1/2-3/8G	1/2 Zoll	3/8 Zoll	25,1mm	20,2mm	23,0mm	23,0mm	43,4mm	42,6mm	17,5g

Umsetzung von zölliger Steckverbindung auf metrische Steckverbindung:

Varianten:	ØD1	ØD2	B1	B2	ØE1	ØE2	L	H	Gewicht
HUL1/2-12G	1/2 Zoll	12mm	24,6mm	24,7mm	23,0mm	23,0mm	43,4mm	43,2mm	17,0g

Hersteller:	FLUIDFIT
Kategorie:	Fluidtechnik
Artikelnummer:	SVZ110700
