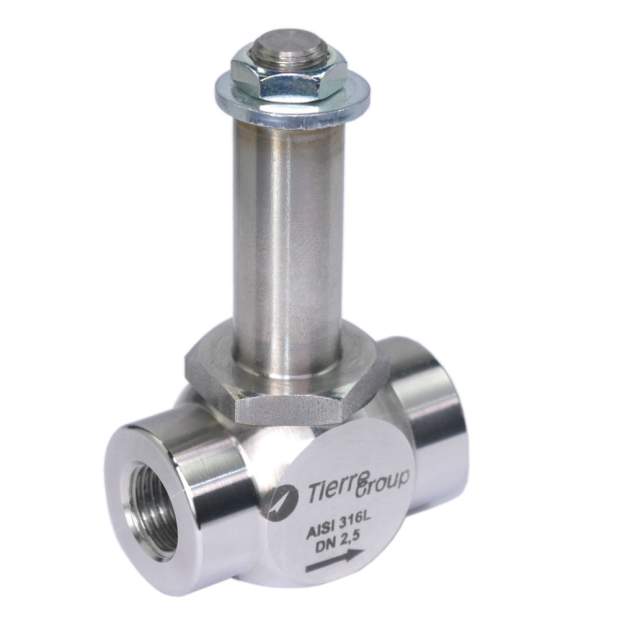

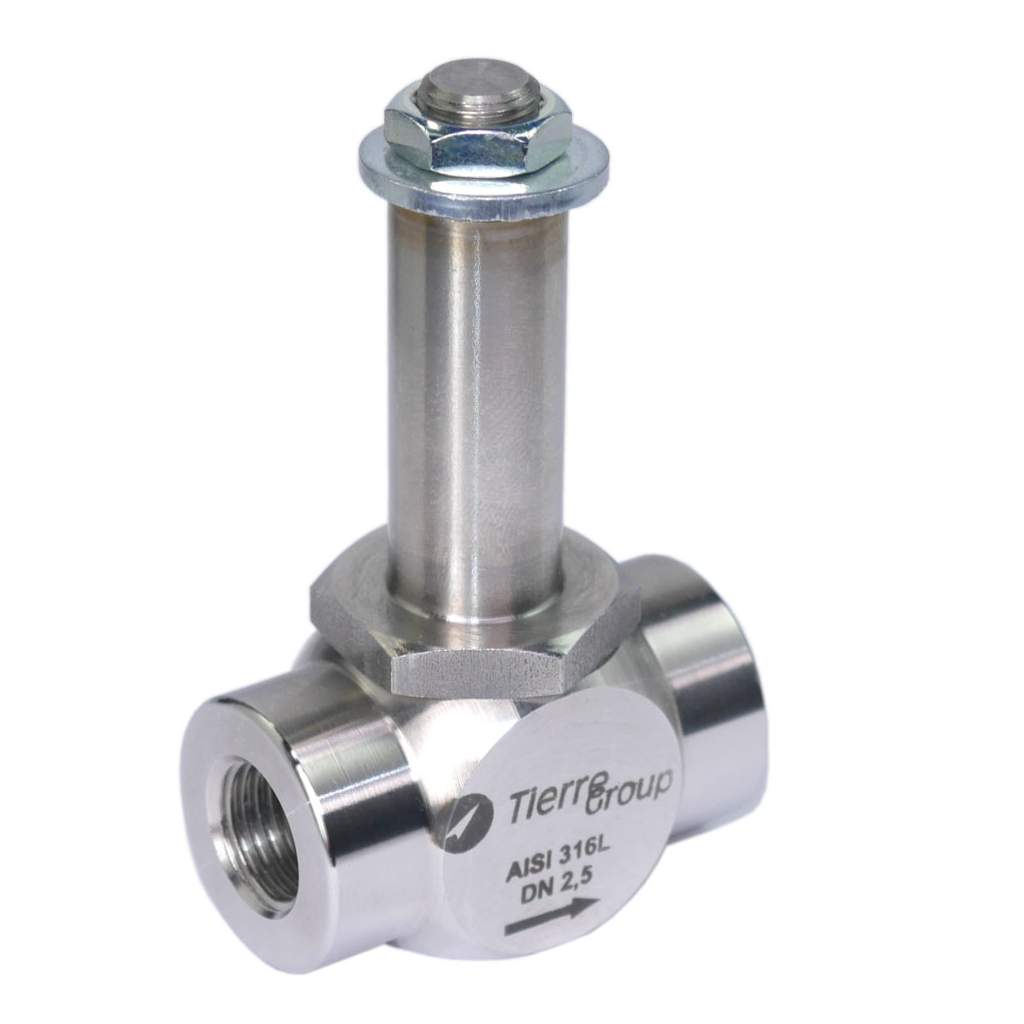

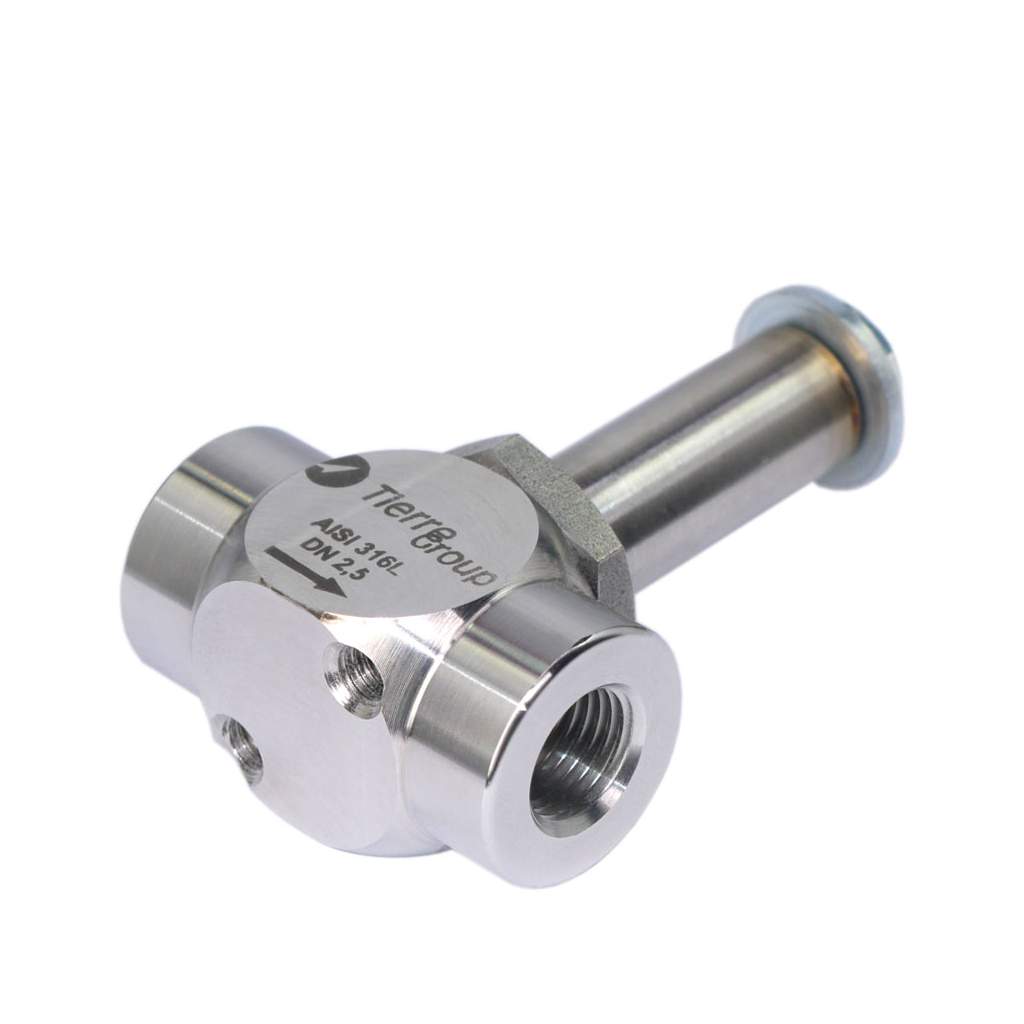

Der Magentventilgrundkörper SVX-2 wird ohne Magnetventil-Spule für Ersatzzwecke einzeln angeboten. Der Grundkörper hat auf der Unterseite 2 Stück M6-Gewinde zum Aufschrauben des Mangetventils auf Montageplatten. Durch Aufsetzen der Magnetventilspule SH-14 wird ein direktgesteuertes und stromlos geschlossenes 2/2-Wege-Magnetventil realisiert. Die Magnetventilspule ist nicht im Lieferumfang enthalten.
| Variante: | Anschlüsse | Nennweite | Durchfluss |
|---|---|---|---|
| SVX2C15G18 | G1/8 Zoll IG | DN 1,5mm | 0,07m3/h |
| SVX2C30G18 | G1/8 Zoll IG | DN 3,0mm | 0,2m3/h |
| SVX2C25G14 | G1/4 Zoll IG | DN 2,5mm | 0,12m3/h |
| SVX2C40G14 | G1/4 Zoll IG | DN 4,0mm | 0,39m3/h |
| SVX2C50G38 | G3/8 Zoll IG | DN 4,0mm | 0,48m3/h |
| SVX2C64G38 | G3/8 Zoll IG | DN 6,4mm | 0,68m3/h |
| SVX2C64G12 | G1/2 Zoll IG | DN 6,4mm | 0,68m3/h |
| SVX2C100G12 | G1/2 Zoll IG | DN 10,0mm | 1,65m3/h |
Technische Daten:
- Gehäuse Edelstahl AISI 316L
- Dichtung: FKM-Viton (lebensmittelecht)
- Tubus: Edelstahl
- Anker: Edelstahl MRE
- Feder: Edelstahl
- Druckfestigkeit: 0 bis 20 bar
- Anschlüsse: Parallelgewinde ISO 228
- Medientemperatur: -10 bis +150°C
- Abmessungen Ventilkörper: H/B/T 75 x 45 x 25mm
- Normen: RoHS2, REACH, CE, DM174, EC1935
| Hersteller: | TIERRE |
| Kategorie: | Fluidtechnik |
| Artikelnummer: | EMV300900 |
