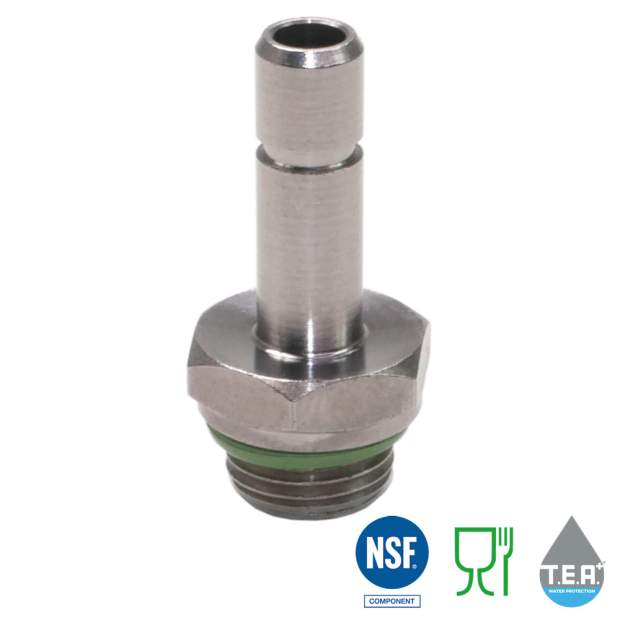

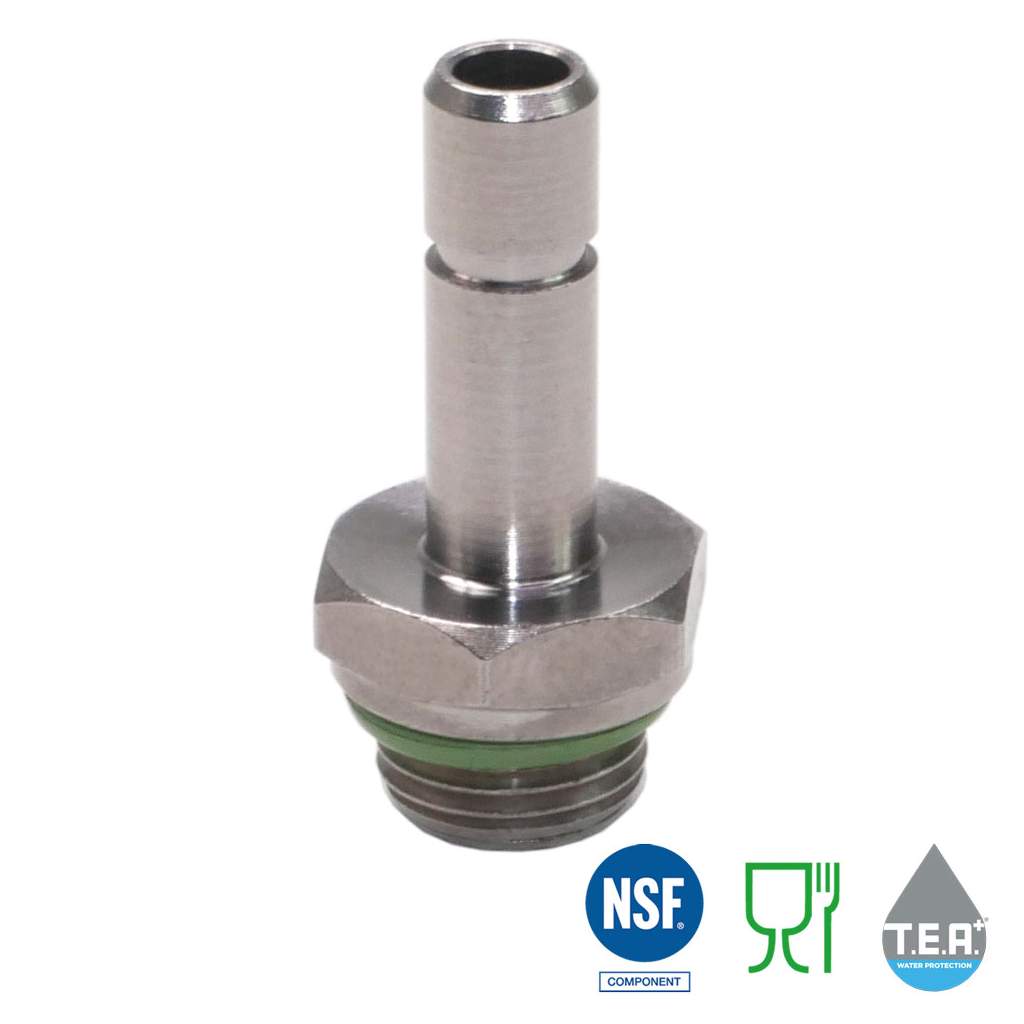

Die Messing-Steckverbinder der Serie HFR haben eine innovative TEA+ Beschichtung. Dadurch wird eine hohe Beständigkeit gegen Korrosion und Chemikalien garantiert. Diese Beschichtung ist für den Kontakt mit Trinkwasser und Lebensmitteln zugelassen, so dass diese Schlauchverbinder insbesondere für Lebensmittel-, Getränke und Kaffeemaschinen verwendet werden können. Auch diese Steckverbinder werden in Italien hergestellt, so dass auf Anfrage weitere Varianten und spezielle Ausführungen lieferbar sind.

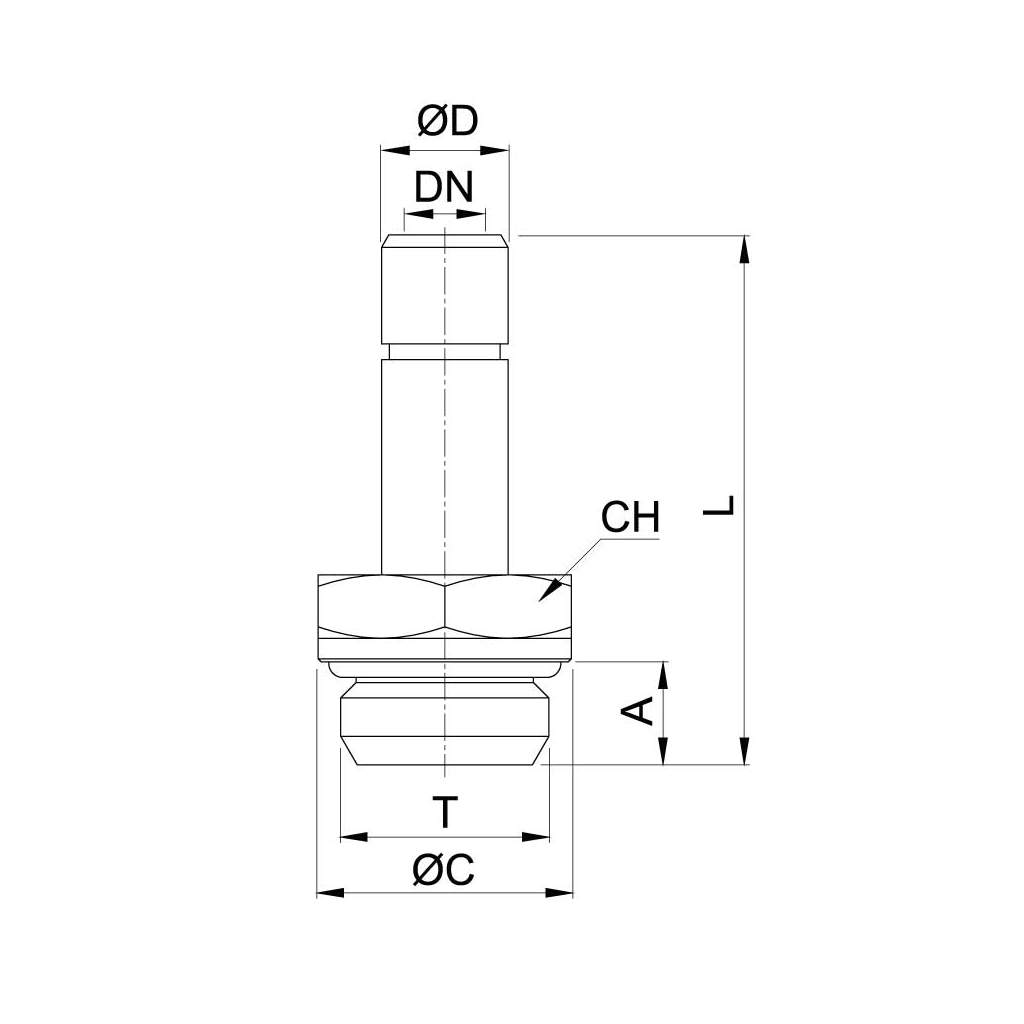

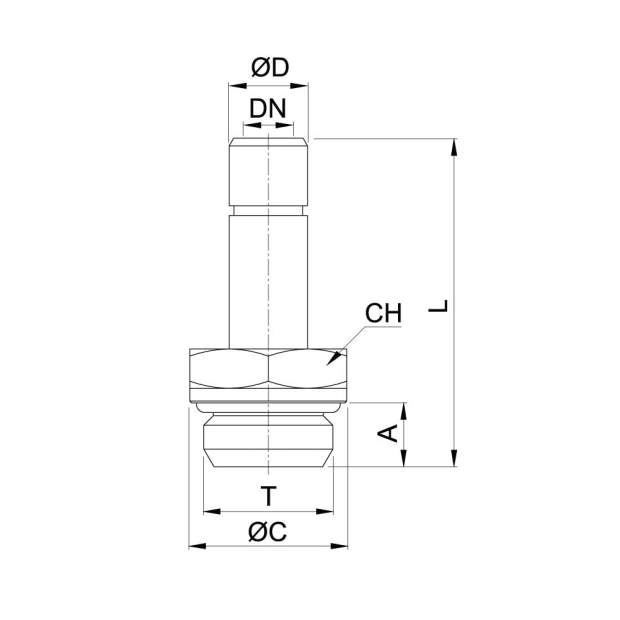

| Varianten: | ØD | T | ØC | A | L | DN | CH |
|---|---|---|---|---|---|---|---|
| HFRA04G01 | 4mm | G1/8 Zoll | 13mm | 5,5mm | 28,0mm | 2,0mm | 13mm |
| HFRA06G01 | 6mm | G1/8 Zoll | 13mm | 5,5mm | 29,0mm | 4,0mm | 13mm |
| HFRA06G02 | 6mm | G1/4 Zoll | 16mm | 6,5mm | 30,5mm | 4,0mm | 13mm |
| HFRA08G01 | 8mm | G1/8 Zoll | 13mm | 5,5mm | 30,0mm | 6,0mm | 13mm |
| HFRA08G02 | 8mm | G1/4 Zoll | 16mm | 6,5mm | 32,0mm | 6,0mm | 13mm |
| HFRA10G01 | 10mm | G1/8 Zoll | 13mm | 5,5mm | 35,0mm | 6,0mm | 13mm |
| HFRA10G02 | 10mm | G1/4 Zoll | 16mm | 6,5mm | 36,5mm | 8,0mm | 13mm |
| HFRA12G02 | 12mm | G1/4 Zoll | 16mm | 6,5mm | 37,5mm | 8,0mm | 13mm |
Verwendete Materialien:
- Gehäuse: Messing mit TEA+®-Beschichtung
- Halteelement: Messing mit TEA+®-Beschichtung
- Sicherungsring: PVDF-UHM (FDA konform)
- Haltezähne: Edelstahl AISI 301
- Innenring: PVDF-UHM (FDA konform )
- Innendichtung: FKM NSF/ANSI 61 (FDA konform)
- O-Ring-Dichtung: FKM NSF/ANSI 61 (FDA konform)
- Haltering für Schwenksystem: Edelstahl AISI 302
TEA+®-Beschichtung:
- Starke Korrosionsbeständigkeit: mit Schichtdicken von 2 - 4 µm hohe Widerstandsfähigkeit vor allem in stark saurer oder alkalischer Umgebung
- ASS 96h und CASS 48h Salzsprühtests
- Rig-Test nach EN 16058 Auswirkung metallischer Werkstoffe auf Wasser 26 Wochen
- Test nach NSF 61 Abschnitt 8 (pH5, 82 °C) für Wasserhähne, Sanitärarmaturen, HVAC
- Test nach EN 16889 für gewerbliche Kaffeemaschinen und andere Food Zone-Geräte
Weitere technische Daten:
- Medientypen: Druckluft, Vakuum, Wasser insbesondere Trinkwasser und Flüssigkeiten wie Getränke und andere Lebensmittel
- Verwendbare Schlauch-/Rohrtypen: PA Polyamid-, PE Polyethylen-, FEP Fluorethylen-Propylen, PTFE Polytetrafluorethylen-Schläuche
- Temperaturbereich: -20°C bis +150°C
- Druckbereich: max. 20Bar bzw. -0,95Bar (-95Kpa)
Zulassungen und Konformität:
- NSF/ANSI 169
- Lebensmittel EC 1935/2004
- ICIM-Zertifizierung für Lebensmittel
- Silikonfrei
- REACH in Übereinstimmung mit Richtlinie 1907/2006
- RoHs3 in Übereinstimmung mit Richtlinie EU 2015/863
| Hersteller: | TIERRE |
| Kategorie: | Fluidtechnik |
| Artikelnummer: | SMT100900 |
