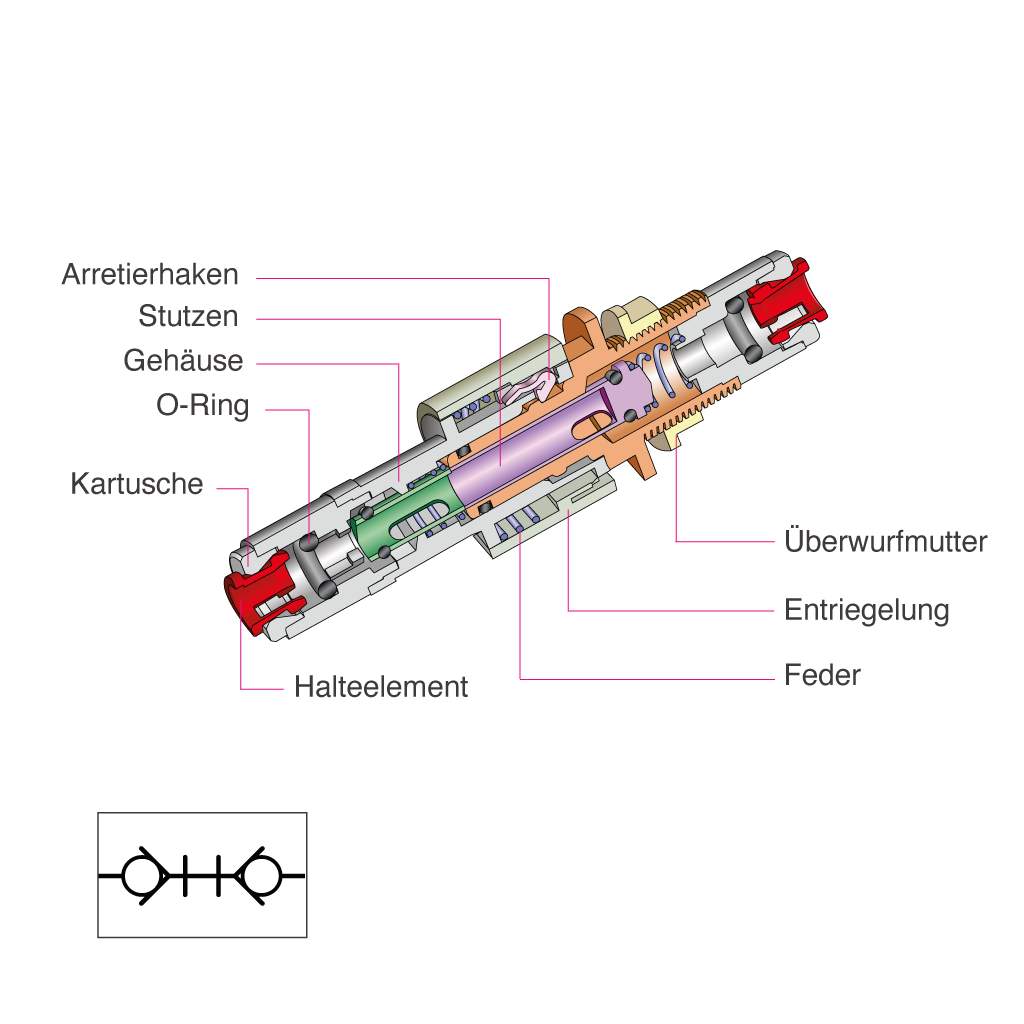

Dieser Steckverbinder hat auf beiden Seiten Anschlüsse zum Einstecken von 1/4 Zoll = 6,35mm Schläuchen oder Stutzen. Durch Zurückziehen des Mittelteils des Steckverbinders kann der Steckverbinder in der Mitte auseinandergezogen werden. Dadurch wird der Wasserfluss in beiden Teilen des auseinandergezogenen Steckverbinders sofort gestoppt. Dadurch ist dieser Verbinder ideal für alle Anwendungen, bei denen oft Schläuche an wasserführende Anlagen angeschlossen und wieder entfernt werden müssen (z.B. mobile Osmoseanlagen oder Wasserfilter). Im Gegensatz zum Herausziehen und Wiedereinstecken des Schlauches aus einem Steckverbinder wird der Schlauch nicht beschädigt bzw. muss neu angeschnitten werden. Außerdem ist die Verbindung immer absolut dicht und das Anschließen und Entfernen geht sehr schnell.

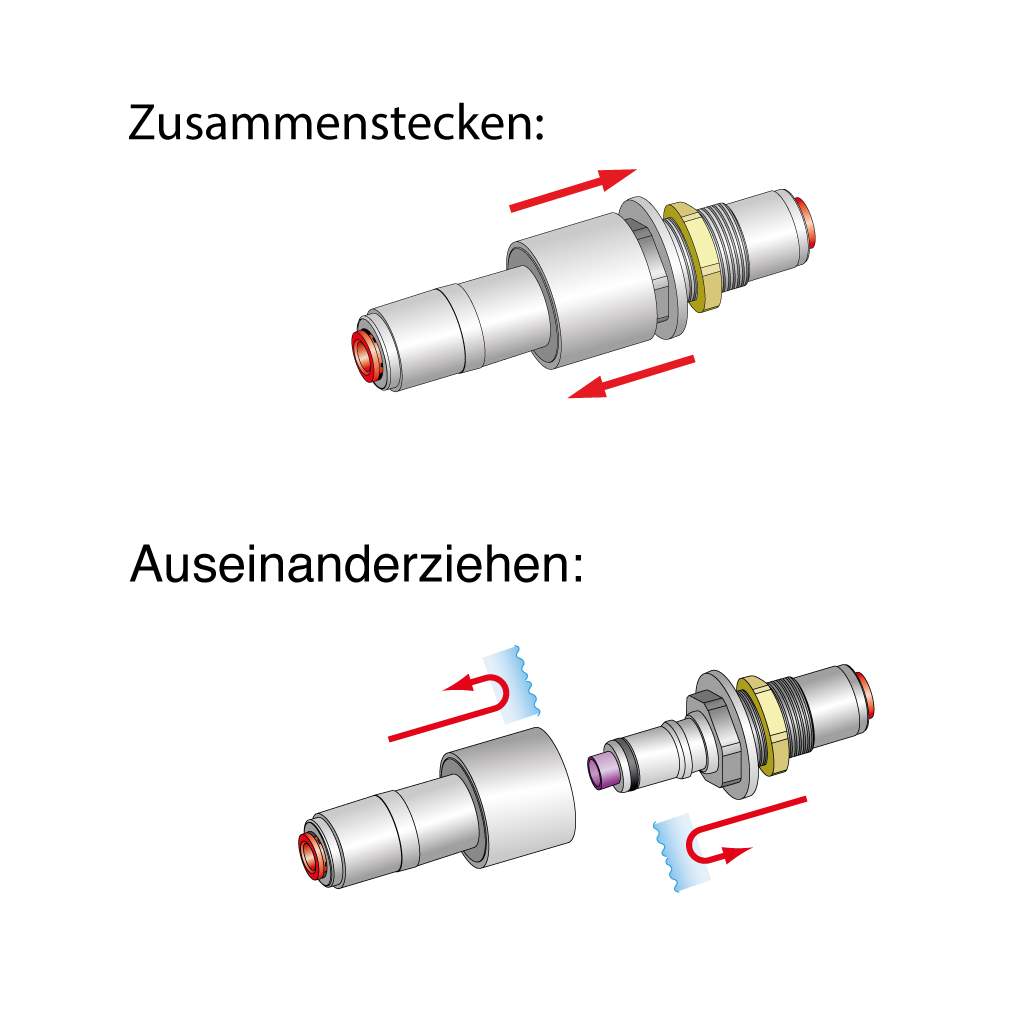

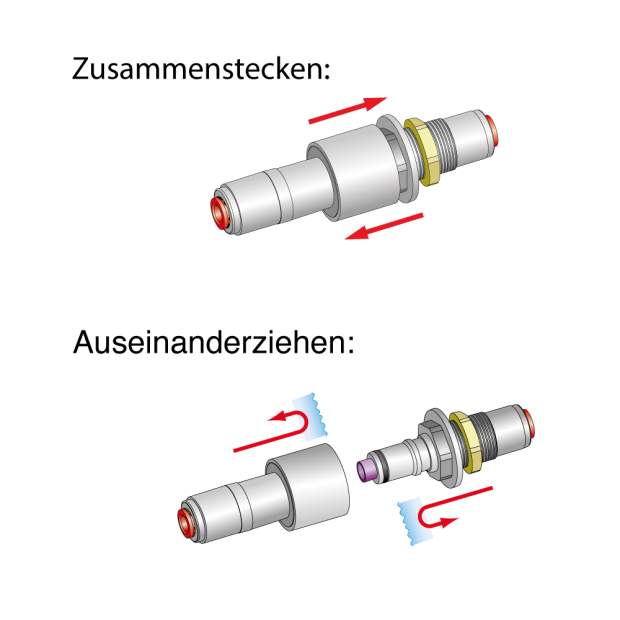

Zusammenstecken: Wenn beide Teile des Steckverbinders zusammengesteckt sind, fließt das Wasser über die angeschlossenen Schläuche ungehindert durch den Steckverbinder. Das Wasser kann in beide Richtungen fließen, es ist also kein Rückschlagventil.
Auseinanderziehen: Durch Zurückziehen des Kragens wird der Verbinder in der Mitte gelöst. Die an beiden Seiten des Steckverbinders angeschlossenen Schläuche sind jetzt getrennt. Der Wasserfluss wird in beiden Enden gestoppt.

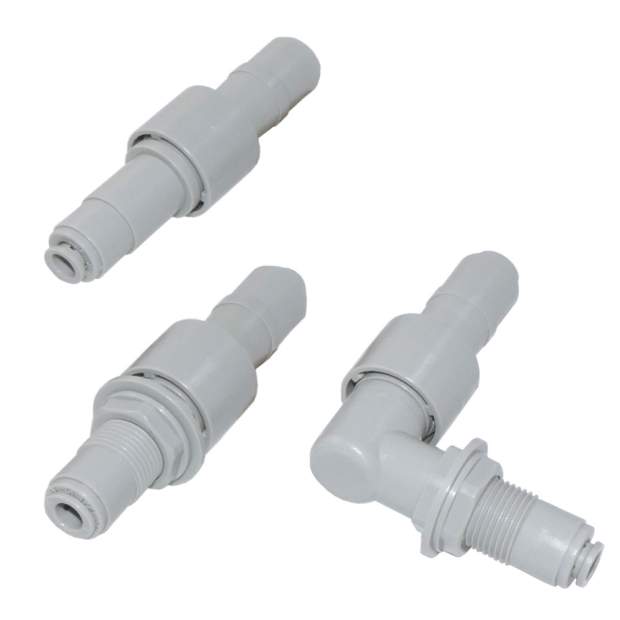

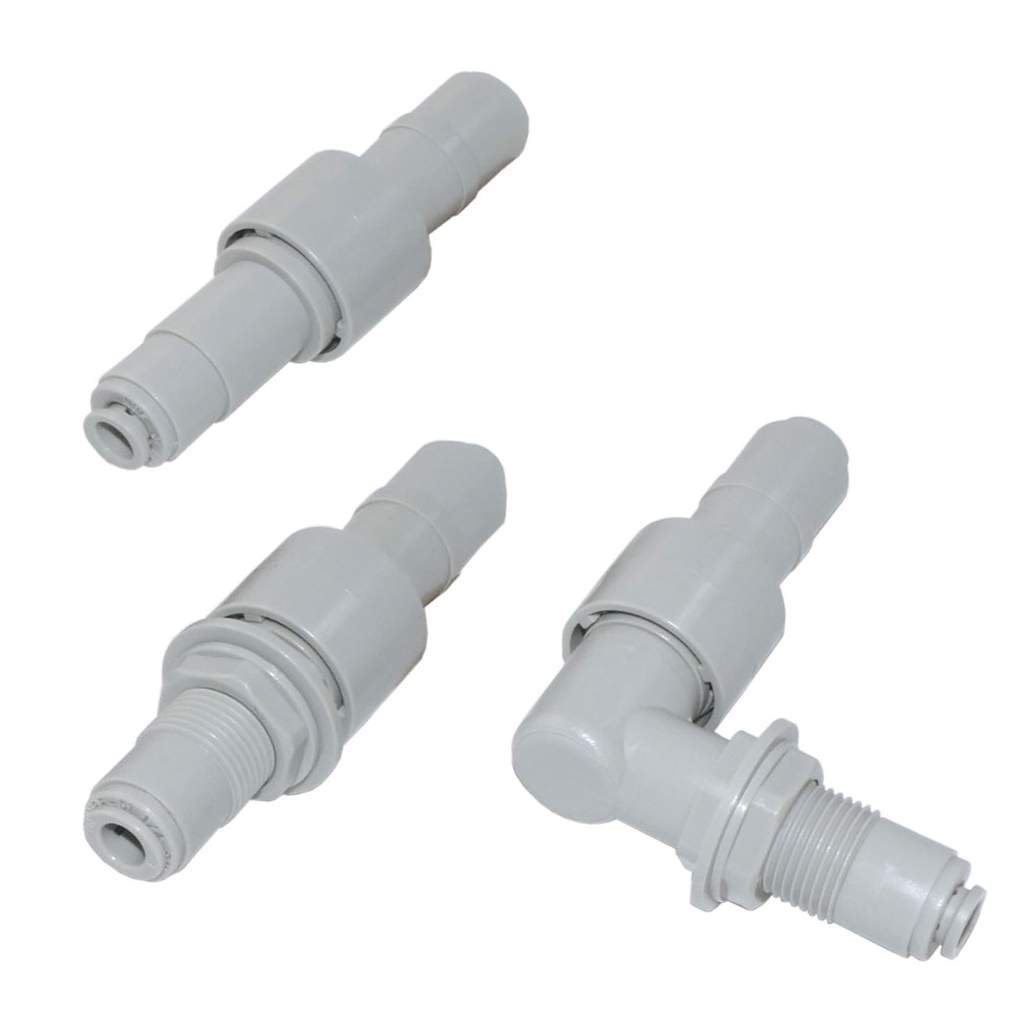

Der Steckverbinder wird in drei verschiedenen Varianten angeboten:
-

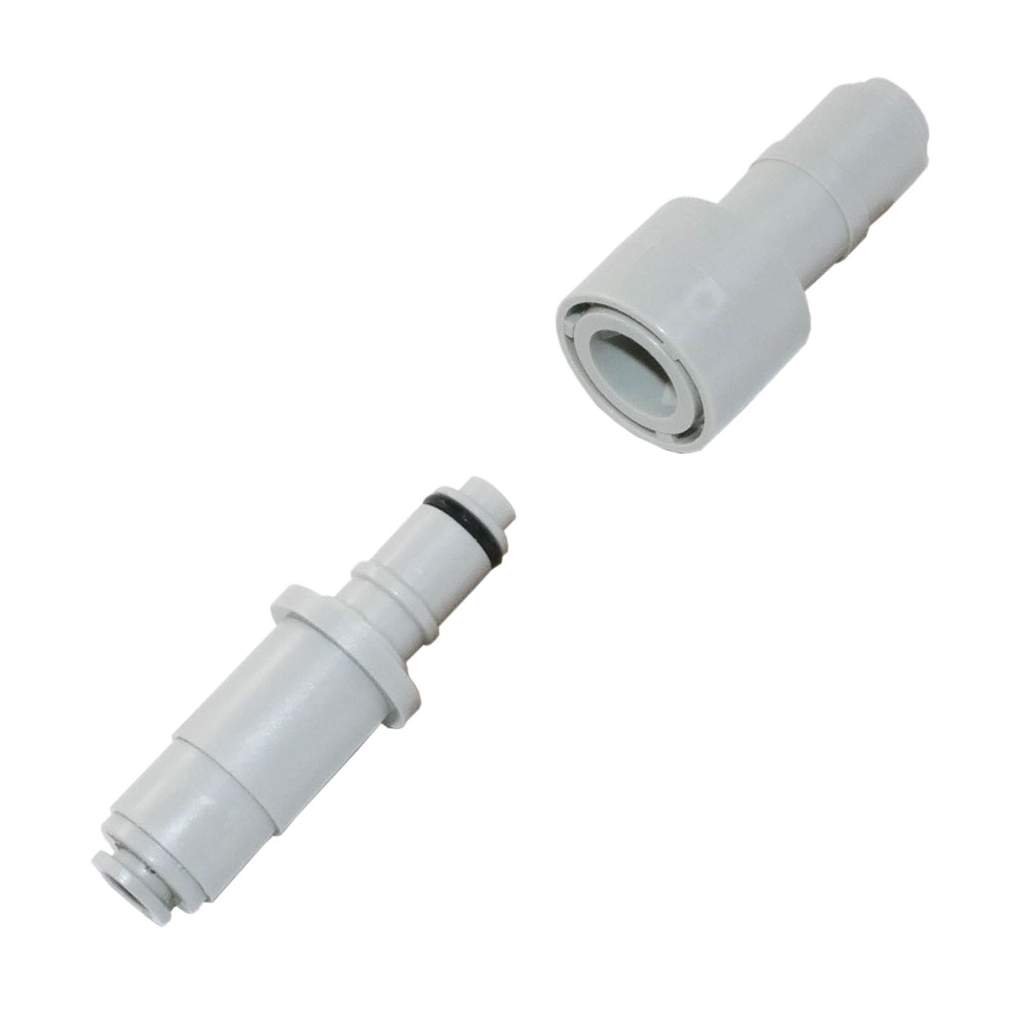

Gerader Steckverbinder: Diese Variante ist ein normaler gerader Steckverbinder mit einer 1/4 Zoll Steckverbindung an beiden Seiten. Diese Ausführung kann nicht fest montiert werden.
-

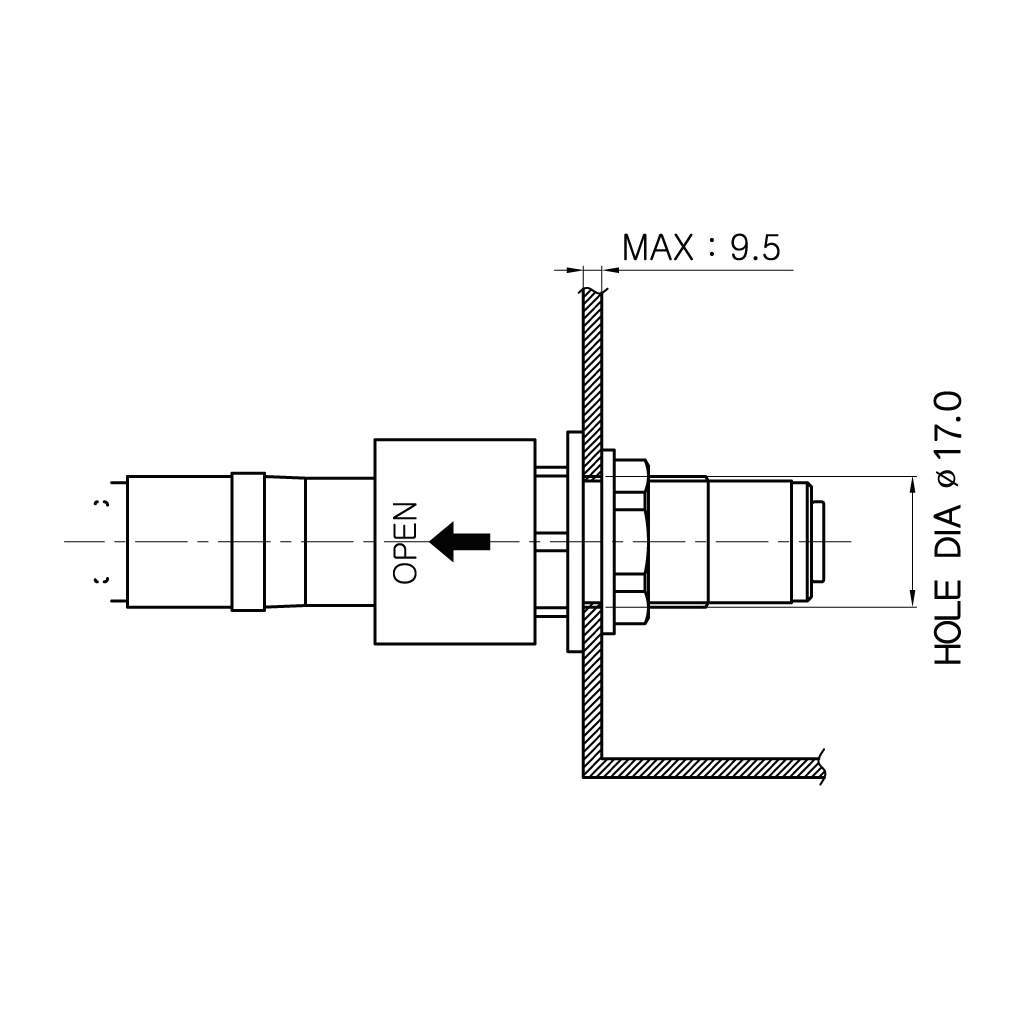

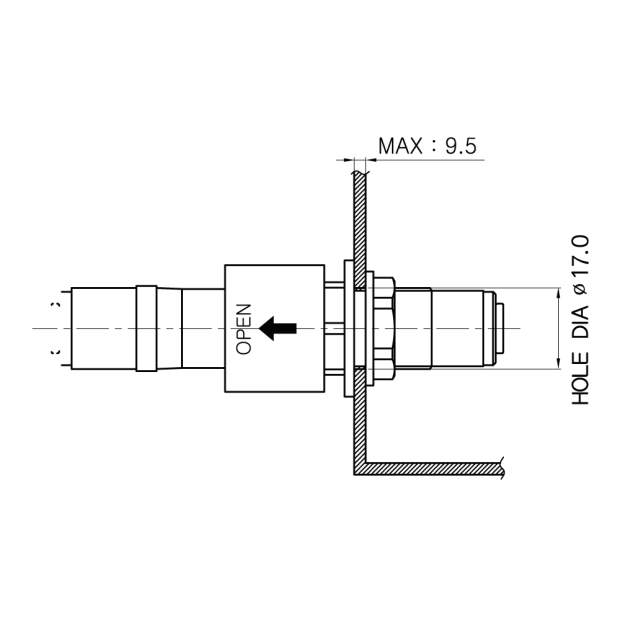

Gerader Steckverbinder für Schottmontage: In dieser Ausführung kann der gerade Verbinder in eine Bohrung eines Gehäuses oder einer Montageplatte eingeschraubt werden. Beim Abziehen bleibt ein Teil des Steckverbinders fest montiert. Der andere Teil ist lose.

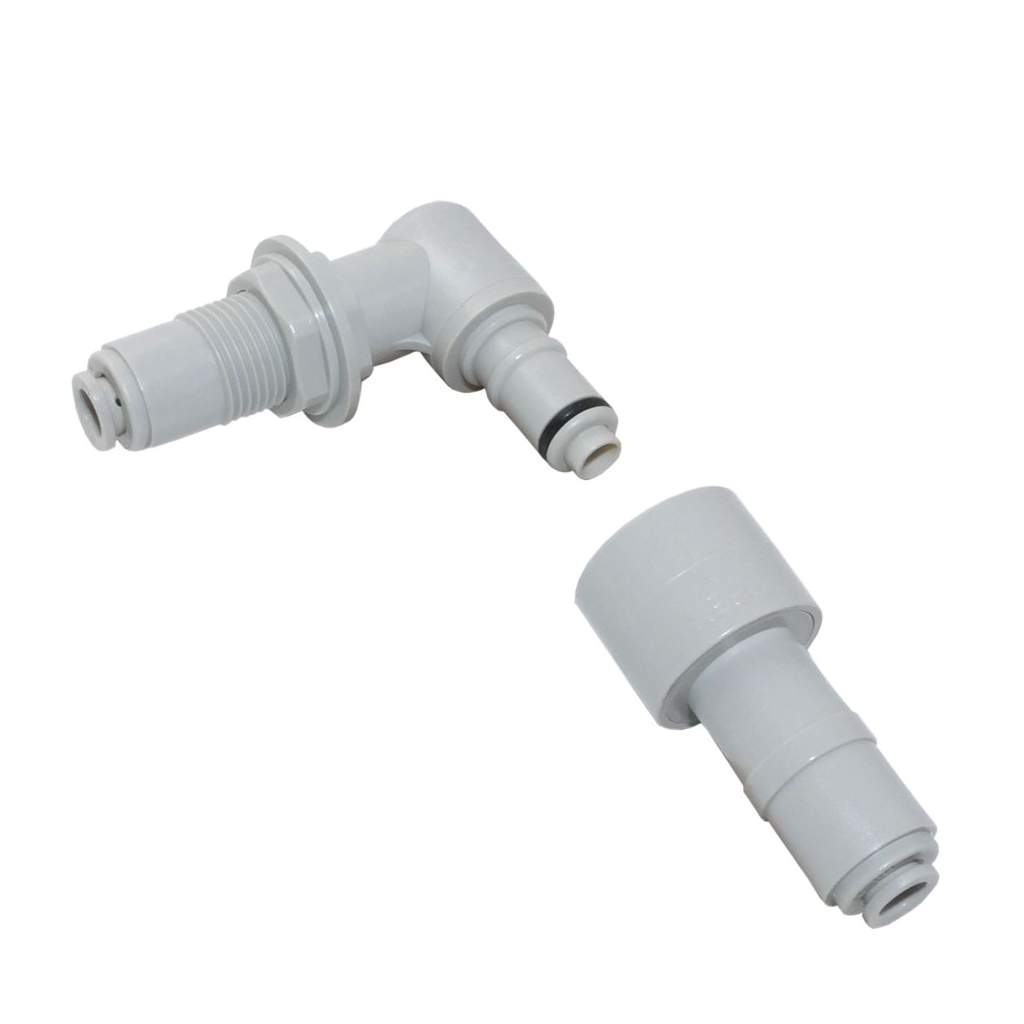

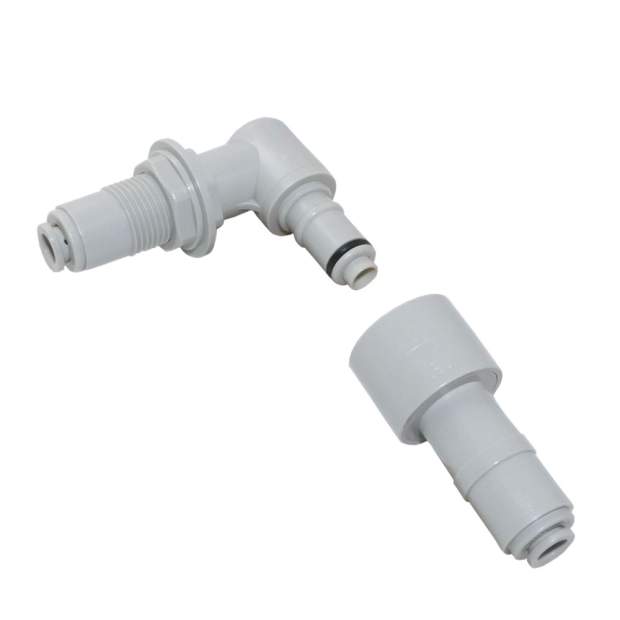

- Gewinkelter Steckverbinder für Schottmontage: Im Unterschied zur geraden Variante für Schottmontage ist diese Ausführung um 90° gewinkelt. Nach Abziehen bleibt der 90° gewinkelte Teil fest montiert. Der gerade Teil ist lose.
Technische Daten:
- Material: POM
- O-Ring: EPDM
- Anwendung: Wasser
- Druckfestigkeit: 10bar (1°C-20°C), 5bar (max. 65°C)
- Zulassungen: DVGW, KTW, WRAS, NSF, ACS
| Hersteller: | WTPro |
| Kategorie: | Fluidtechnik |
| Artikelnummer: | IVR100500 |
| GTIN: | 4251333699843 |
