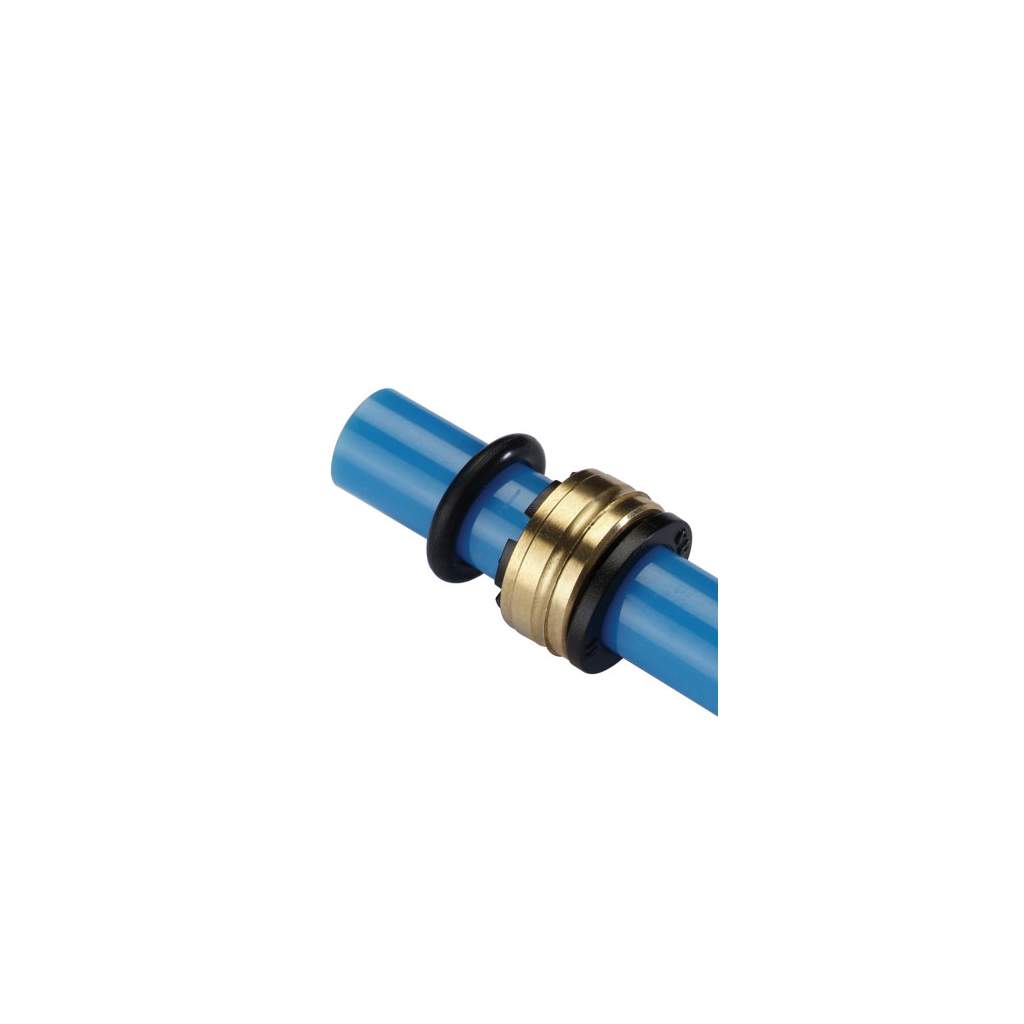

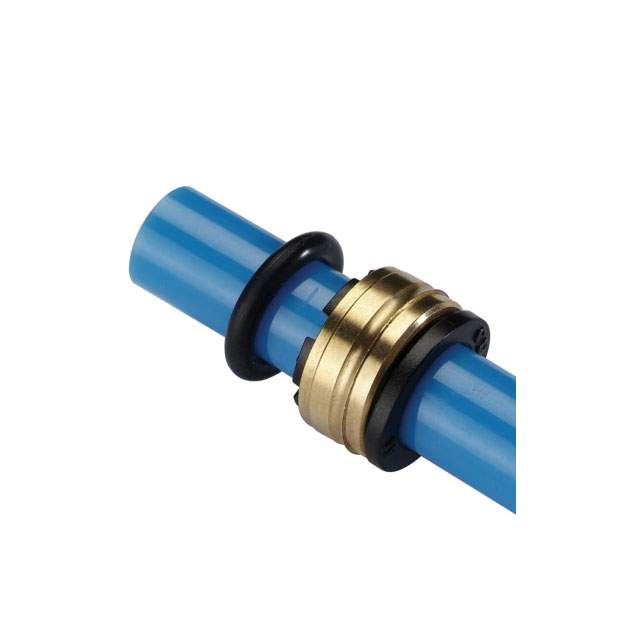

Kartuschen zum Herstellen von Steckverbindungen in Gehäusen, Steuerblöcken, Ventilen oder Regeleinheiten. Für Polyamid-, Polyurethan-, Polyethylen-, PTFE- sowie FEP-Schläuche.
| Varianten: | ØD | ØK | L | F | Gewicht |
|---|---|---|---|---|---|
| HCAS-H04 | 4mm | 12,70mm | 6,8mm | 5,3mm | 4,2g |
| HCAS-H06 | 6mm | 13,60mm | 6,6mm | 5,0mm | 3,9g |
| HCAS-H08 | 8mm | 14,05mm | 7,4mm | 5,7mm | 3,5g |
| HCAS-H10 | 10mm | 16,30mm | 8,8mm | 7,0mm | 5,0g |
| HCAS-H12 | 12mm | 19,35mm | 10,8mm | 8,8mm | 9,0g |

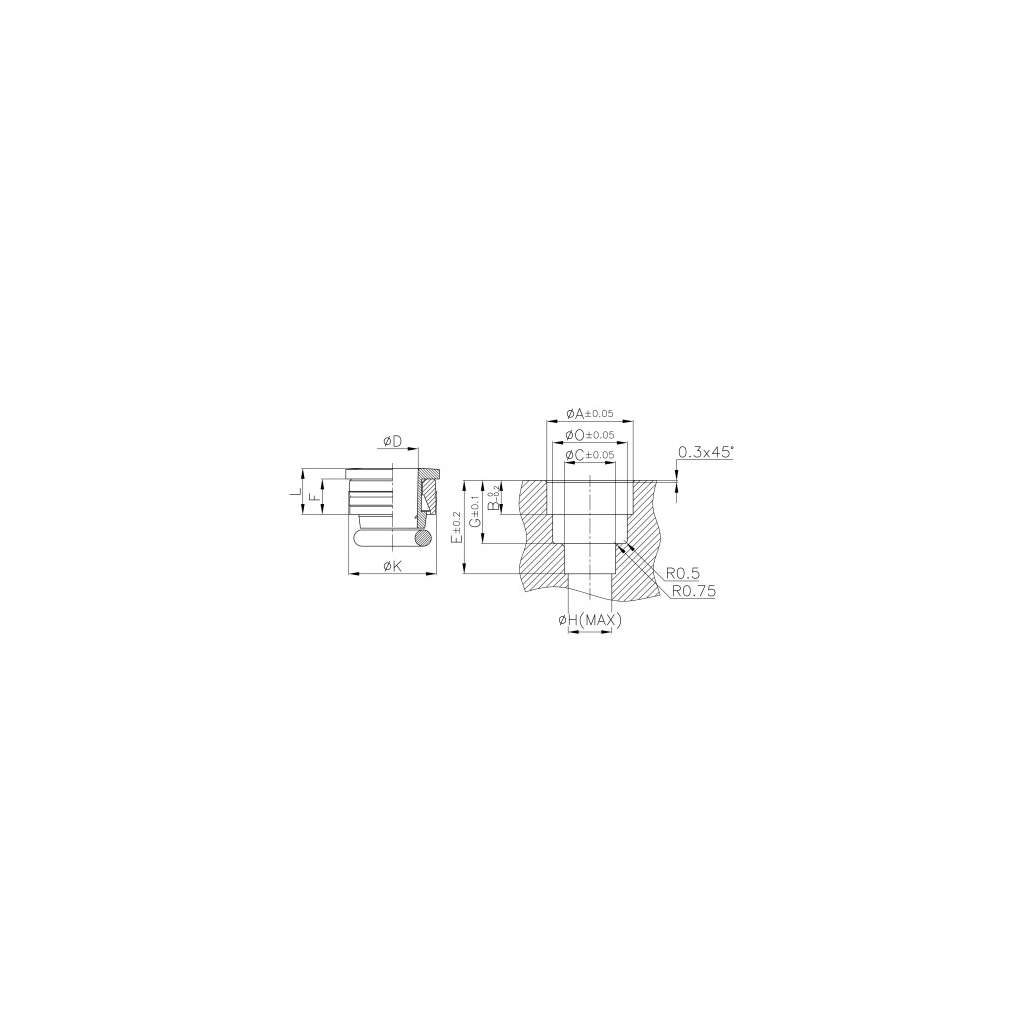

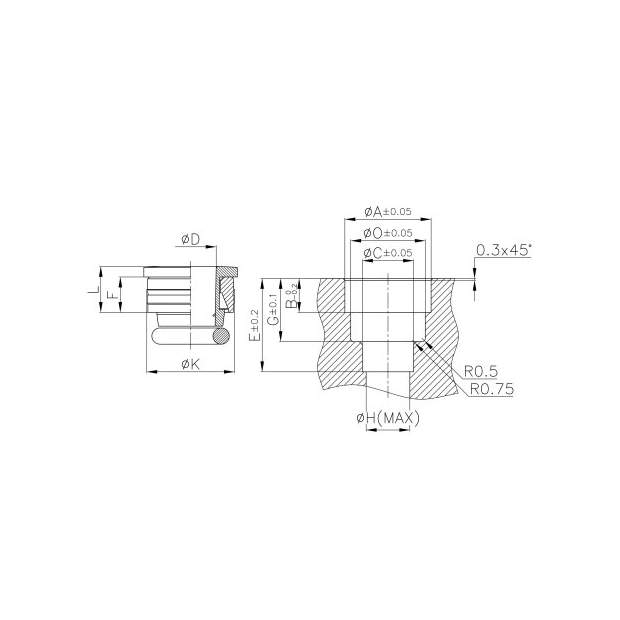

Bohrungen für Kartuschen:
| Durchmesser: | ØA | ØO | ØC | ØH max | B | G | E |
|---|---|---|---|---|---|---|---|
| 4mm | 12,50mm | 8,30mm | 4,20mm | 3,30mm | 4,90mm | 8,90mm | 12,80mm |
| 6mm | 13,40mm | 10,00mm | 6,20mm | 5,00mm | 4,60mm | 9,80mm | 14,00mm |
| 8mm | 13,82mm | 11,95mm | 8,20mm | 7,00mm | 5,46mm | 10,15mm | 15,00mm |
| 10mm | 16,05mm | 14,00mm | 10,20mm | 9,00mm | 6,86mm | 11,80mm | 18,2mm |
| 12mm | 19,10mm | 16,55mm | 12,20mm | 11,00mm | 8,65mm | 15,50mm | 23,50mm |
Technische Daten:
- Anwendung: Wasser, Getränke, Druckluft, Vakkum, Gase und andere Flüssigkeiten
- Schläuche: Polyamid, Polyurethan, Polyethylen, PTFE sowie FEP
- Betriebsdruck: max. 20bar, Unterdruck max. -750mmHg
- Temperaturbereich: trockene Luft -20 bis +98°C, sonst +1 bis +98°C
- Material: Klemmhülse POM, Gehäuse Messing, Dichtung EPDM
- Normen: REACH (2002/95/EC) sowie RoHS2 (2011/65/EU)
| Hersteller: | FLUIDFIT |
| Kategorie: | Fluidtechnik |
| Artikelnummer: | SVK100100 |
