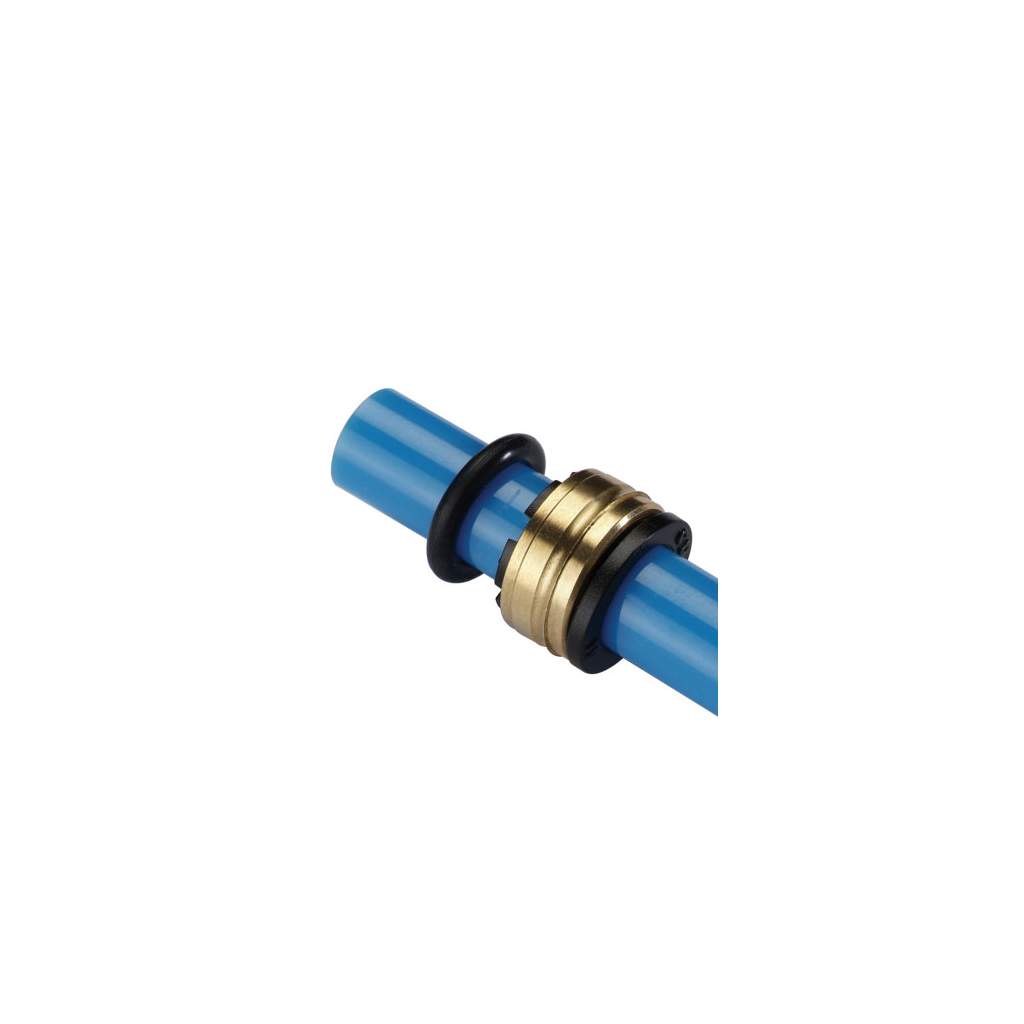

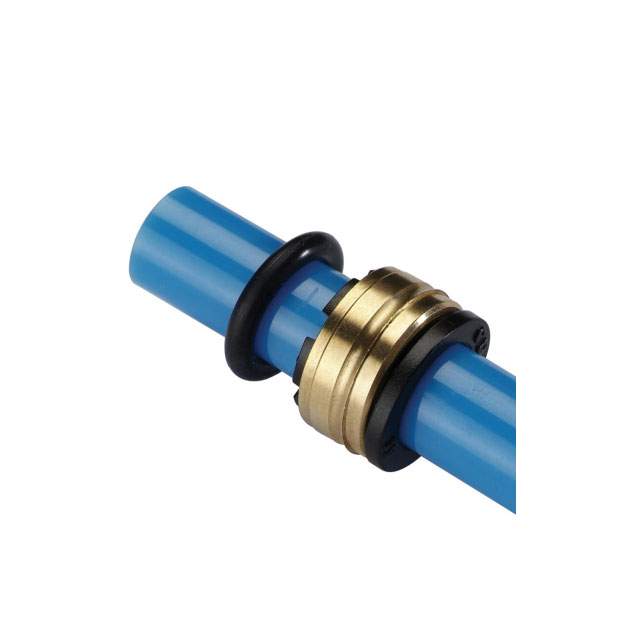

Kartuschen zum Herstellen von Steckverbindungen in Gehäusen, Steuerblöcken, Ventilen oder Regeleinheiten. Für Polyamid-, Polyurethan-, Polyethylen-, PTFE- sowie FEP-Schläuche.
| Varianten: | ØD | ØK | L | F | Gewicht |
|---|---|---|---|---|---|
| HCAS-H5/32 | 5/32 Zoll | 12,70mm | 6,8mm | 5,3mm | 4,2g |
| HCAS-H1/4 | 1/4 Zoll | 13,60mm | 6,6mm | 5,0mm | 2,5g |
| HCAS-H5/16 | 5/16 Zoll | 14,05mm | 7,4mm | 5,7mm | 3,5g |
| HCAS-H3/8 | 3/8 Zollmm | 16,30mm | 8,8mm | 7,0mm | 5,5g |
| HCAS-H1/2 | 1/2 Zoll | 20,0mm | 10,1mm | 7,9mm | 8,7g |

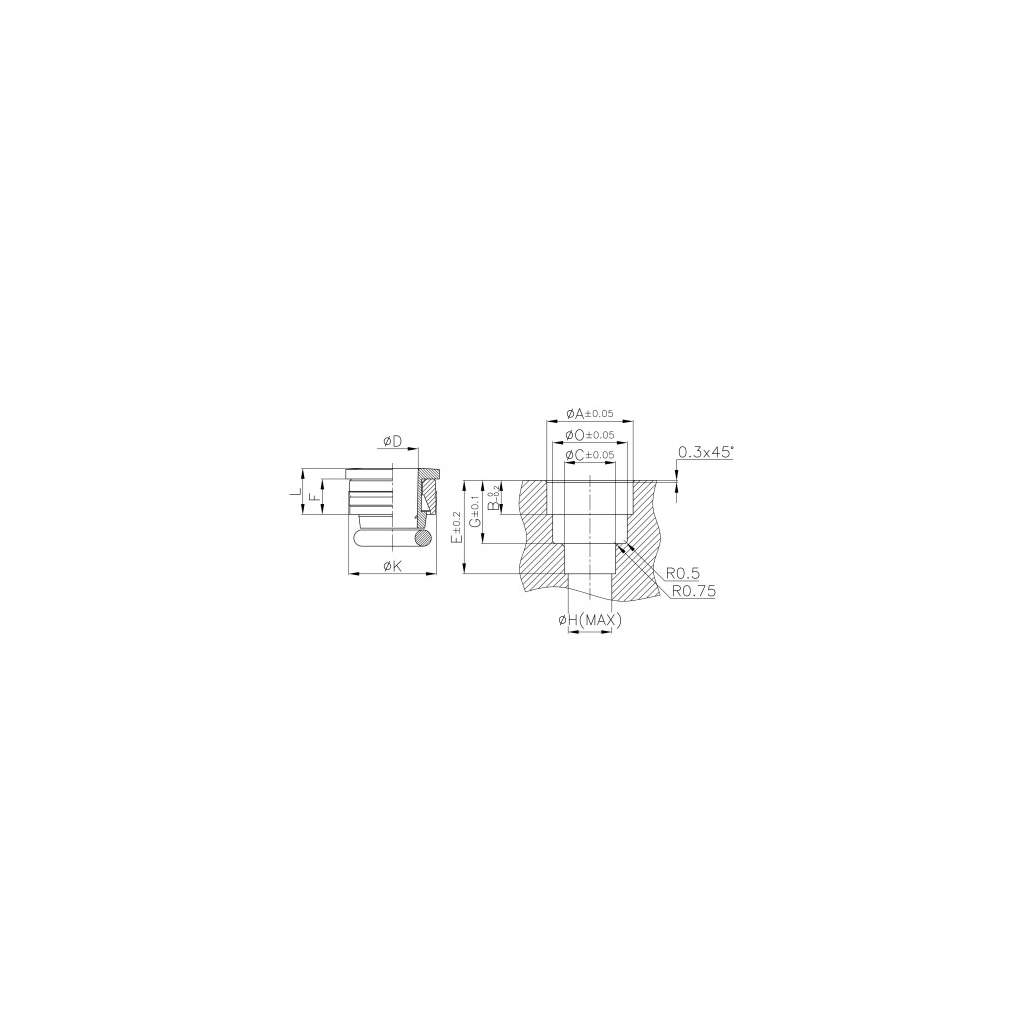

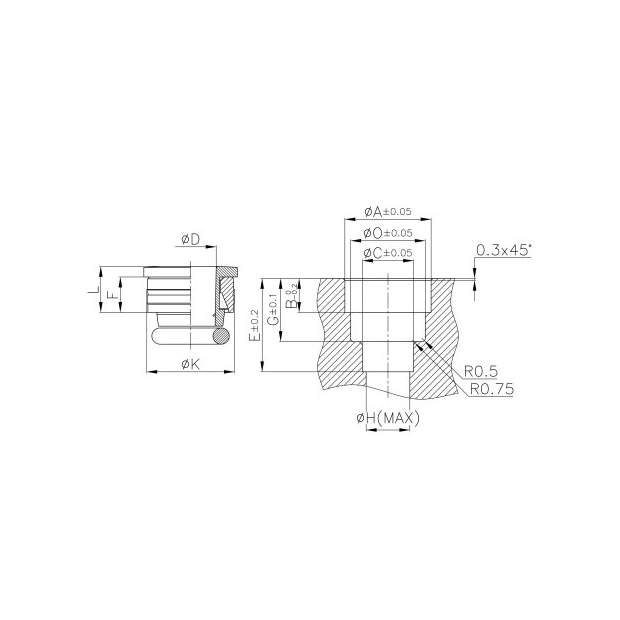

Bohrungen für Kartuschen:
| Durchmesser: | ØA | ØO | ØC | ØH max | B | G | E |
|---|---|---|---|---|---|---|---|
| 5/32 Zoll | 12,50mm | 8,30mm | 4,20mm | 3,30mm | 4,90mm | 8,90mm | 12,80mm |
| 1/4 Zoll | 13,40mm | 10,80mm | 6,50mm | 5,50mm | 4,60mm | 9,80mm | 14,00mm |
| 5/16 Zoll | 13,82mm | 11,95mm | 8,20mm | 7,00mm | 5,46mm | 10,15mm | 15,00mm |
| 3/8 Zoll | 16,05mm | 13,90mm | 9,65mm | 8,50mm | 6,86mm | 11,80mm | 18,2mm |
| 1/2 Zoll | 19,75mm | 17,4mm | 12,85mm | 12,00mm | 7,70mm | 14,90mm | 22,90mm |
Technische Daten:
- Anwendung: Wasser, Getränke, Druckluft, Vakkum, Gase und andere Flüssigkeiten
- Schläuche: Polyamid, Polyurethan, Polyethylen, PTFE sowie FEP
- Betriebsdruck: max. 20bar, Unterdruck max. -750mmHg
- Temperaturbereich: trockene Luft -20 bis +98°C, sonst +1 bis +98°C
- Material: Klemmhülse POM, Gehäuse Messing, Dichtung EPDM
- Normen: REACH (2002/95/EC) sowie RoHS2 (2011/65/EU)
| Hersteller: | FLUIDFIT |
| Kategorie: | Fluidtechnik |
| Artikelnummer: | SVK100150 |
