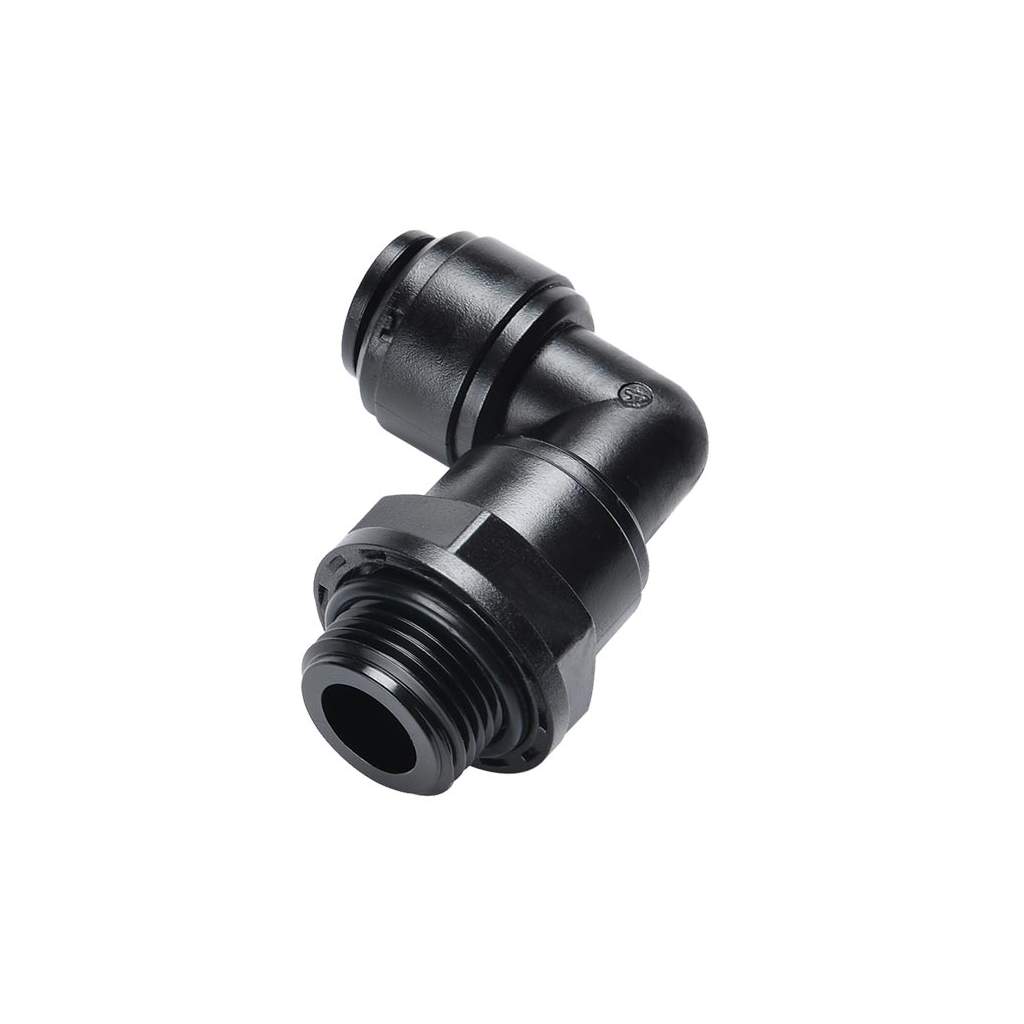

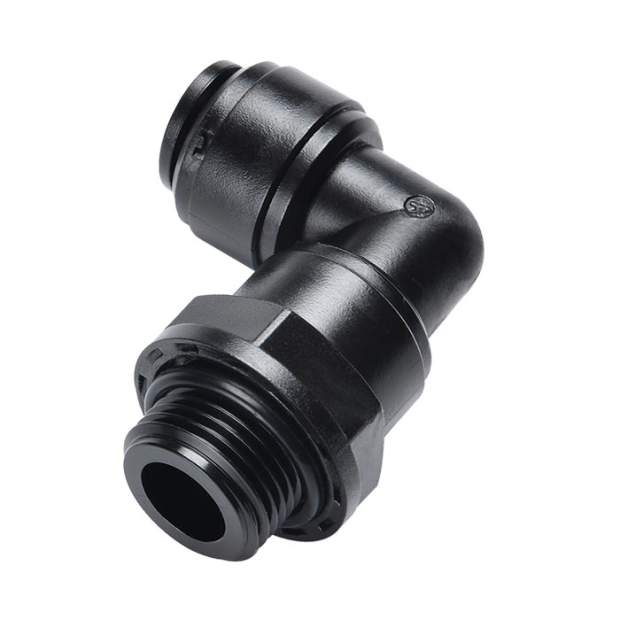

Am Gewindestutzen des Außengewindes (BSPP-Parallelgewinde) ist eine Dichtung aus EPDM verarbeitet, so dass die Schraubverbindung abgedichtet wrid. Der um 90° abgewinkelte Kopf mit der Steckverbindung ist bei diesem Einschraubwinkel drehbar und kann um 360° gedreht werden. Dadurch wird der an der Steckverbindung eingesteckte Schlauch entlastet. Dies ist besonders dann vorteilhaft, wenn die Montage des Steckverbinders an schwer zugänglichen Stellen erfolgt.

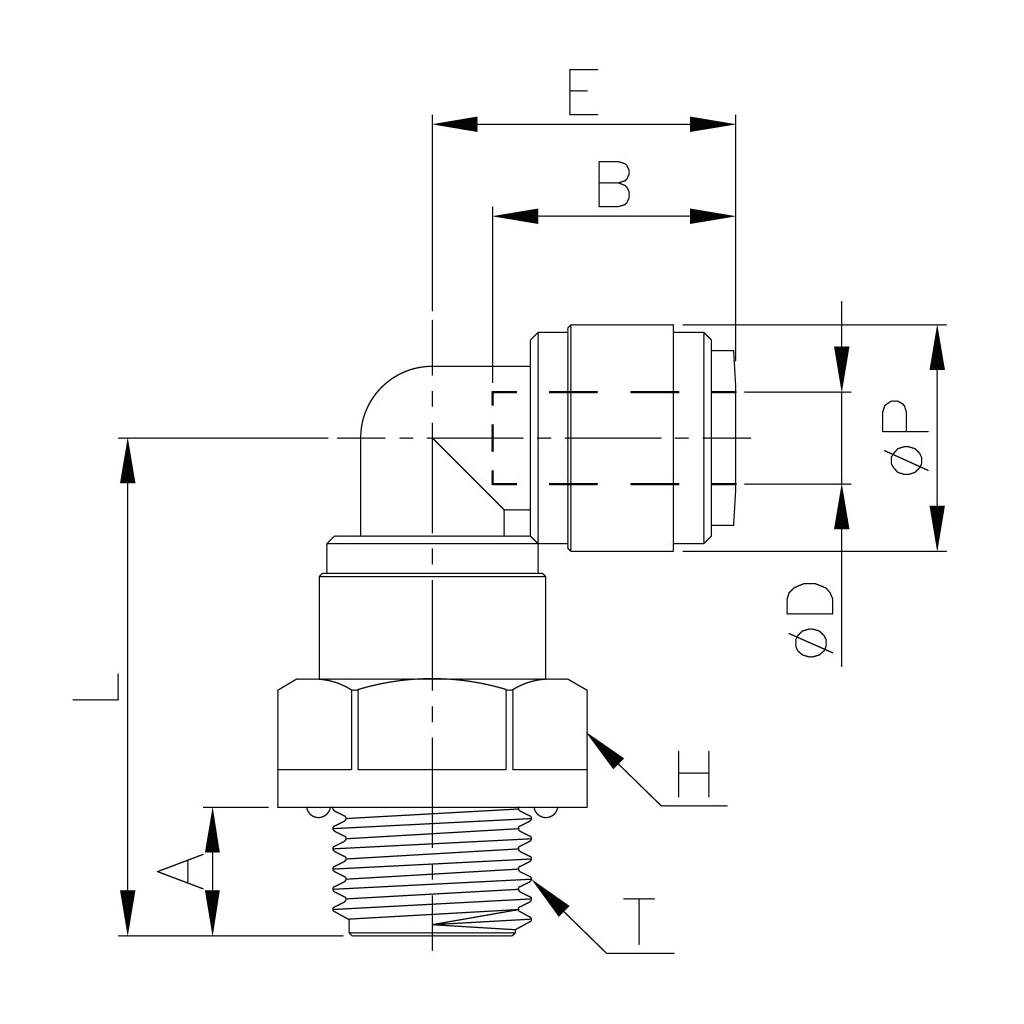

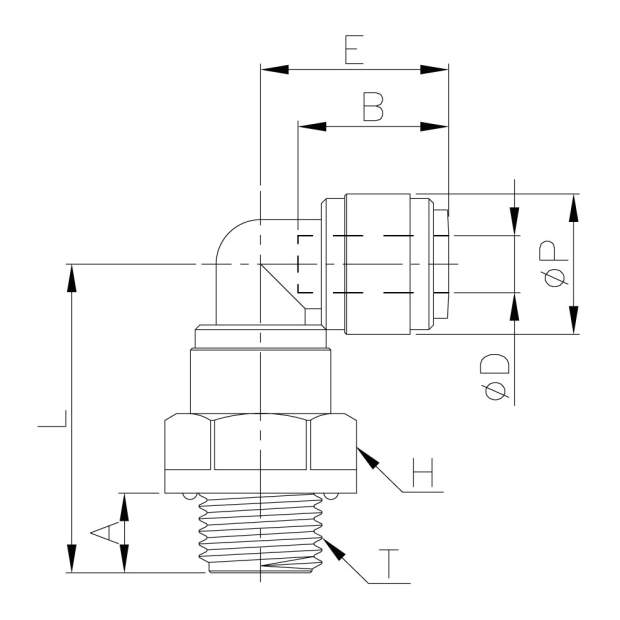

| Varianten: | ØD | T (BSPP) | ØP | A | B | E | H | L | Gewicht |
|---|---|---|---|---|---|---|---|---|---|
| HRPL04G01B | 4mm | G1/8 Zoll | 13,2mm | 6,0mm | 14,7mm | 17,9mm | 15,0mm | 28,5mm | 6,0g |
| HRPL04G02B | 4mm | G1/4 Zoll | 13,2mm | 8,5mm | 14,7mm | 17,9mm | 18,0mm | 31,0mm | 7,7g |
| HRPL06G01B | 6mm | G1/8 Zoll | 15,0mm | 6,0mm | 16,1mm | 20,1mm | 17,0mm | 30,5mm | 7,7g |
| HRPL06G02B | 6mm | G1/4 Zoll | 15,0mm | 8,5mm | 16,1mm | 20,1mm | 18,0mm | 33,0mm | 8,7g |
| HRPL08G01B | 8mm | G1/8 Zoll | 17,6mm | 6,0mm | 17,5mm | 21,9mm | 18,0mm | 31,9mm | 10,4g |
| HRPL08G02B | 8mm | G1/4 Zoll | 17,6mm | 8,5mm | 17,5mm | 21,9mm | 18,0mm | 34,4mm | 11,0g |
| HRPL08G03B | 8mm | G3/8 Zoll | 17,6mm | 9,0mm | 17,5mm | 21,9mm | 22,0mm | 34,9mm | 12,8g |
| HRPL10G02B | 10mm | G1/4 Zoll | 20,0mm | 8,5mm | 20,1mm | 25,8mm | 22,0mm | 38,0mm | 15,4g |
| HRPL10G03B | 10mm | G3/8 Zoll | 20,0mm | 9,0mm | 20,1mm | 25,8mm | 22,0mm | 38,5mm | 15,8g |
| HRPL10G04B | 10mm | G1/2 Zoll | 20,0mm | 12,5mm | 20,1mm | 25,8mm | 26,0mm | 42,0mm | 19,1g |
| HRPL12G03B | 12mm | G3/8 Zoll | 23,0mm | 9,0mm | 24,7mm | 31,7mm | 26,0mm | 43,7mm | 23,2g |
| HRPL12G04B | 12mm | G1/2 Zoll | 23,0mm | 12,5mm | 24,7mm | 31,7mm | 26,0mm | 47,2mm | 25,2g |
Herstellerinformationen:
CDC Pneumatics
30, Secheon-ro 1-gil, Dasa-eup
Dalseong-gun, Daegu
Republic of Korea
E-Mail: chumdancoupler@gmail.com
Telefon: +82 53 353 7501
Internet: https://fluidfit.net/eng/
Kontakt innerhalb EU:
Wassertechnik PRO
Queerenring 10B
04626 Schmölln
Deutschland
Telefon: +49 (0)3 44 91 - 58 16 11
E-Mail: post@wassertechnik.pro
| Hersteller: | FLUIDFIT |
| Kategorie: | Fluidtechnik |
| Artikelnummer: | SVM400200 |
