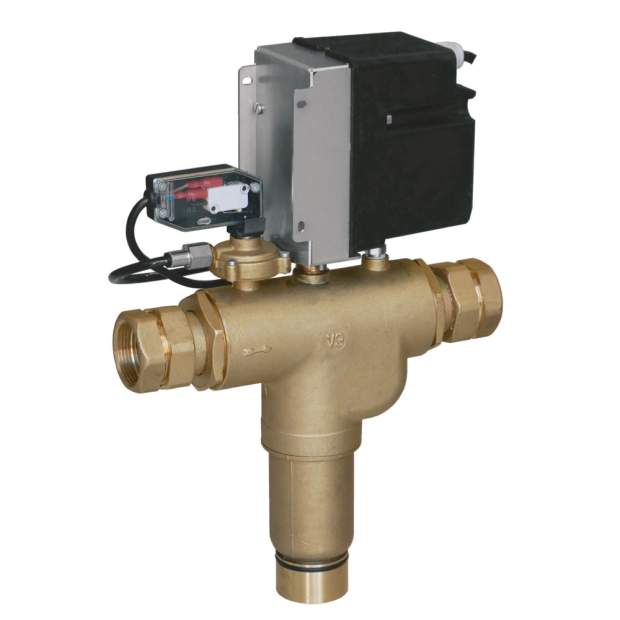

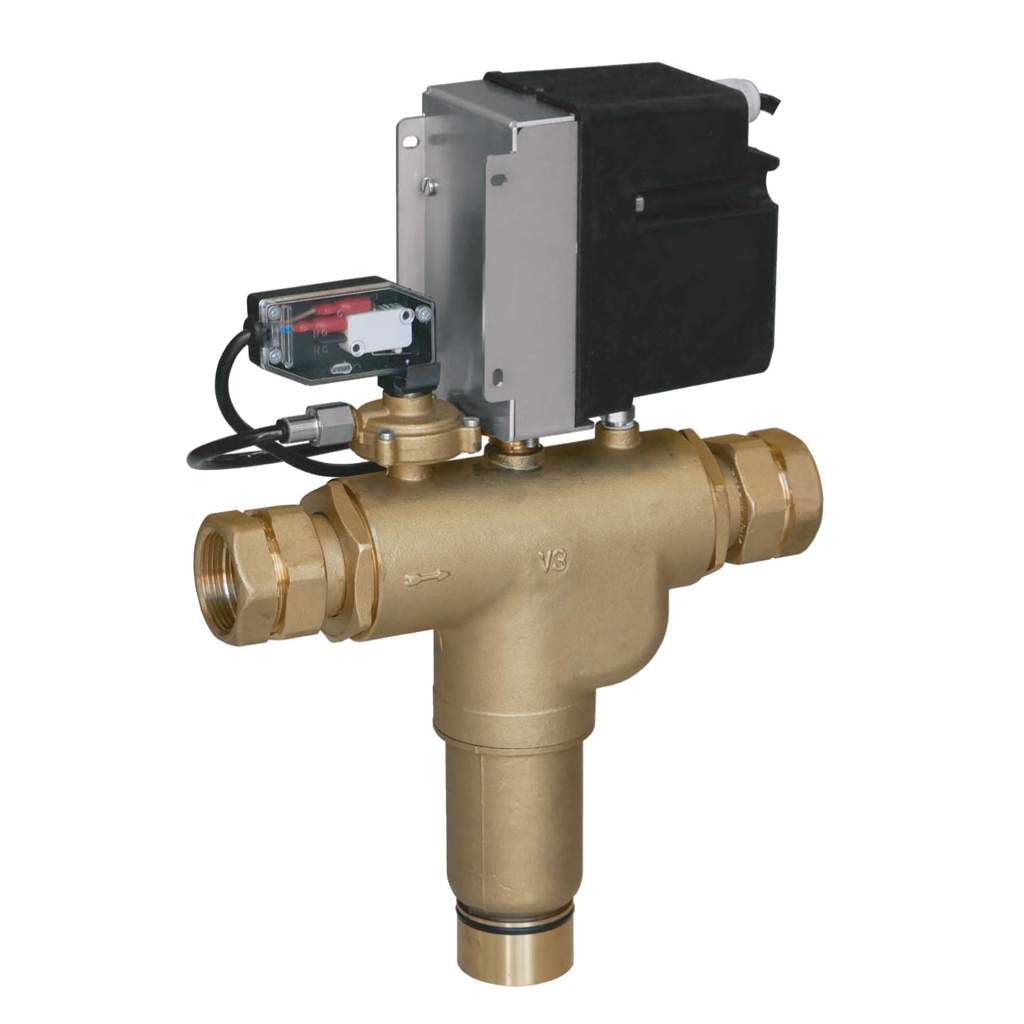

Der selbstreinigende Brunnenfilter PRAGO ist eine automatisierte Lösung zur Filtration von sand- und sedimenthaltigem Wasser aus Brunnen oder Bohrlöchern verwendet werden. Der Brunnenfilter wird anschlussfertig geliefert und braucht nur noch an die wasserführenden Leitungen angeschlossen werden. Zur Installation hat der Selbstreinigungsfilter einen Edelstahlwinkel zur Wandmontage und 1 1/4 Zoll Innengewinde. Der maximale Durchfluss beträgt 8 Kubikmeter Wasser pro Stunde.

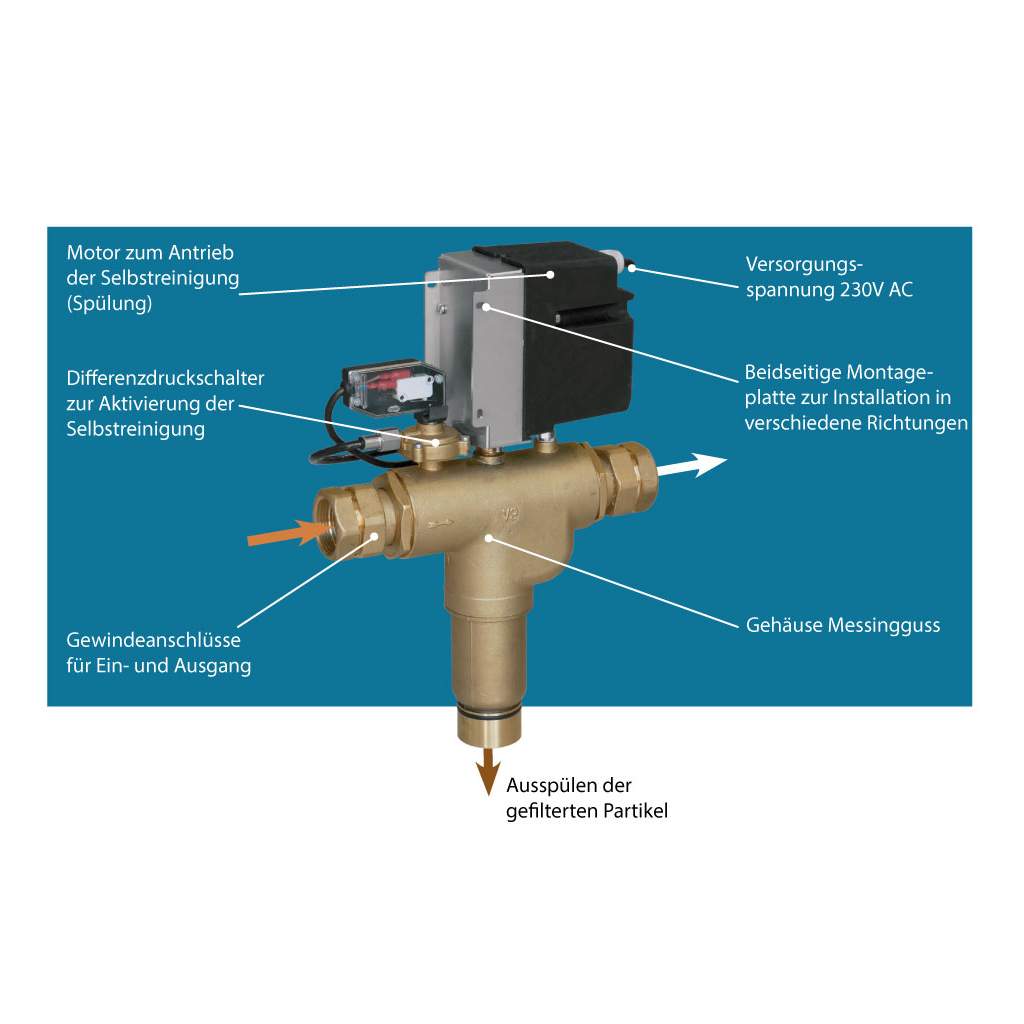

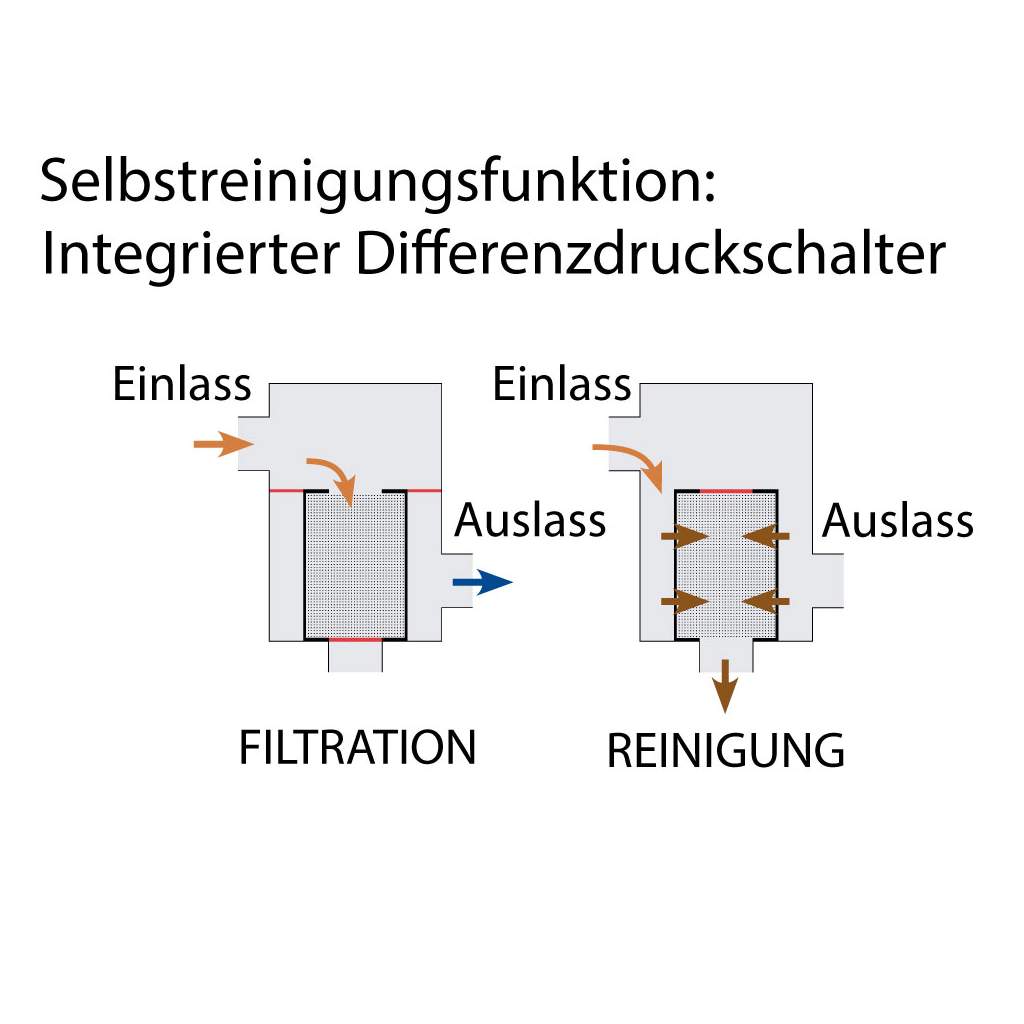

Selbstreinigung durch automatische Rückspülung: Der Brunnenfilter hat ein zylindrisches Filtersieb aus Edelstahl mit einer Feinheit vom 100 Mikron, wodurch Sand und Sediment aus dem durchfließenden Wasser gefiltert werden. Sobald die gefilterten Feststoffe das Zylindersieb verstopfen, wird die notwendige Selbstreinigung des Filters über einen integrierten Differenzdruckschalter erkannt. Ein kleiner Stellmotor aktiviert Selbstreinigungssystem des Brunnenfilters. Dadurch wird die Zirkulation des Wasserflusses im Filter für einige Sekunden umgekehrt, d.h. es erfolgt eine Rückspülung. Dadurch werden die gefilterten Feststoffe aus dem Filtersieb entfernt und nach unten über den Auslass ausgespült. Die Selbstreinigung dauert ca. 14 Sekunden und spült maximal 10 Liter Wasser mit den gefilterten Sedimenten und Sand nach unten in den Auslass des Gehäuses. Die Aktivierung der Selbstreinigungsfunktion wird über eine kleine LED angezeigt.
Anwendung: Dieser selbstreinigende Brunnenfilter eignet sich zur Aufbereitung von Brauch- und Brunnenwasser im privaten oder gewerblichen Bereich. Bei sandhaltigem Wasser schützt eine 100-Mikron-Filtration beispielsweise Plattenwärmetauscher auf sehr effiziente Weise. Bei Bewässerungsanlagen in der Landwirtschaft wird durch den Brunnenfilter das Blockieren von Magnetventilen oder das Verstopfen von Bewässerungsdüsen wirksam verhindert.
Technische Daten:
- Betriebsspannung 230V AC/50Hz
- Leistungsaufnahme: 50W
- Filterfeinheit: 100 Mikron (andere auf Anfrage - z.B. 200 Mikron, 300 Mikron)
- Filtrationsfläche: 130cm2
- Maximale Partikelgröße: 5mm
- Maximaler Arbeitsdruck: 7 bar
- Maximaler Druckverlust: 0,5 bar
- Maximaler Durchfluss: 8m3/h
- Maximale Wassertemperatur: 70°C
- Dauer des Reinigungszyklus: 14 Sekunden
- Wasservolumen Reinigung: max. 10 Liter ausgespültes Wasser
- Maximaler Druckverlust Reinigung: 0,5 bar
- Material: Filtersieb Edelstahl/PET, Gehäuse Messing, Halterung Edelstahl
- Anschlüsse: 1 1/4 Zoll BSP F Innengewinde

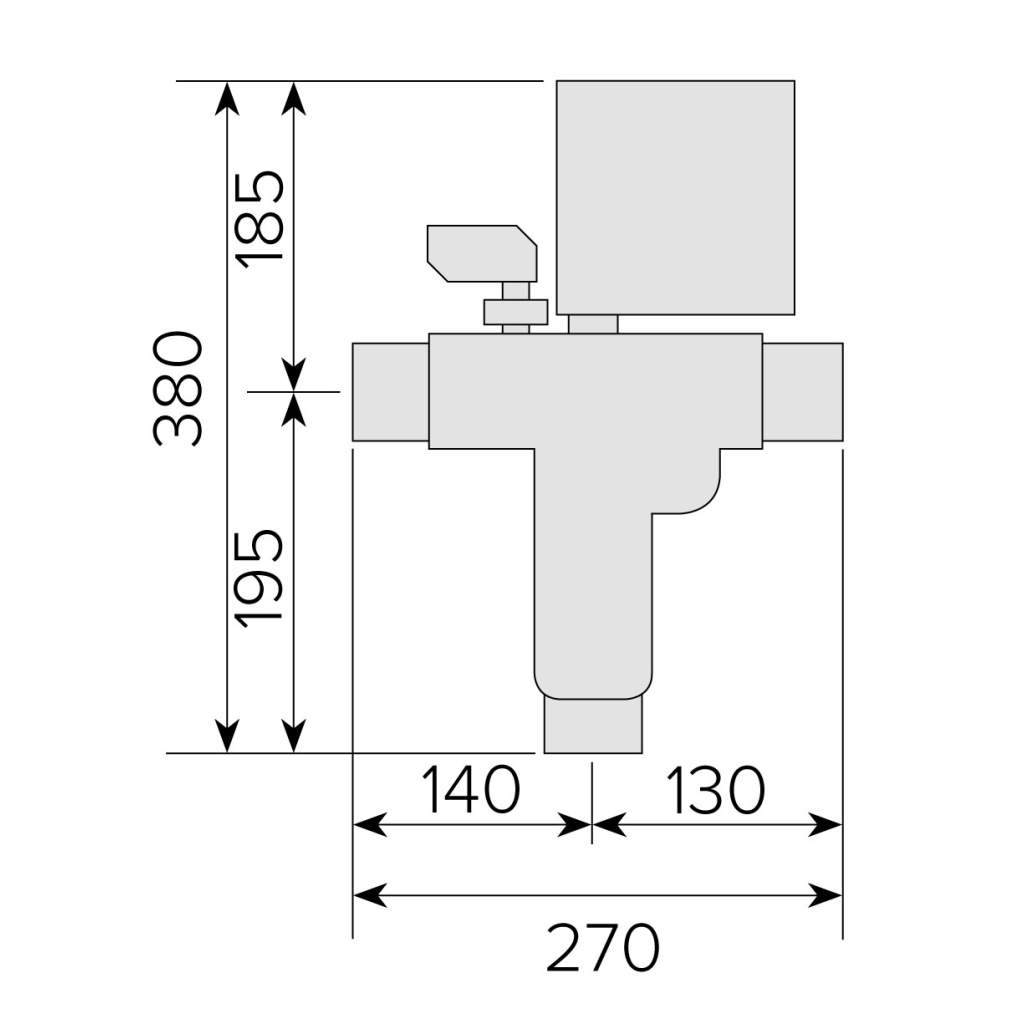

- Abmessungen: H/B/T 380 x 114 x 270mm
- Gewicht: 7kg (ohne Wasser)
- Schutzart: IP54
- Normen: CE, hergestellt in Frankreich
Hersteller: | HECTRON |
Kategorie: | Wasserfilter |
Artikelnummer: | WSR100100 |
GTIN: | 4251333603260 |
Installationsanleitung
Installationsanleitung und Hinweise zum Einsatz und zur Funktion des selbstreinigenden Sedimentfilters PRAGO.
