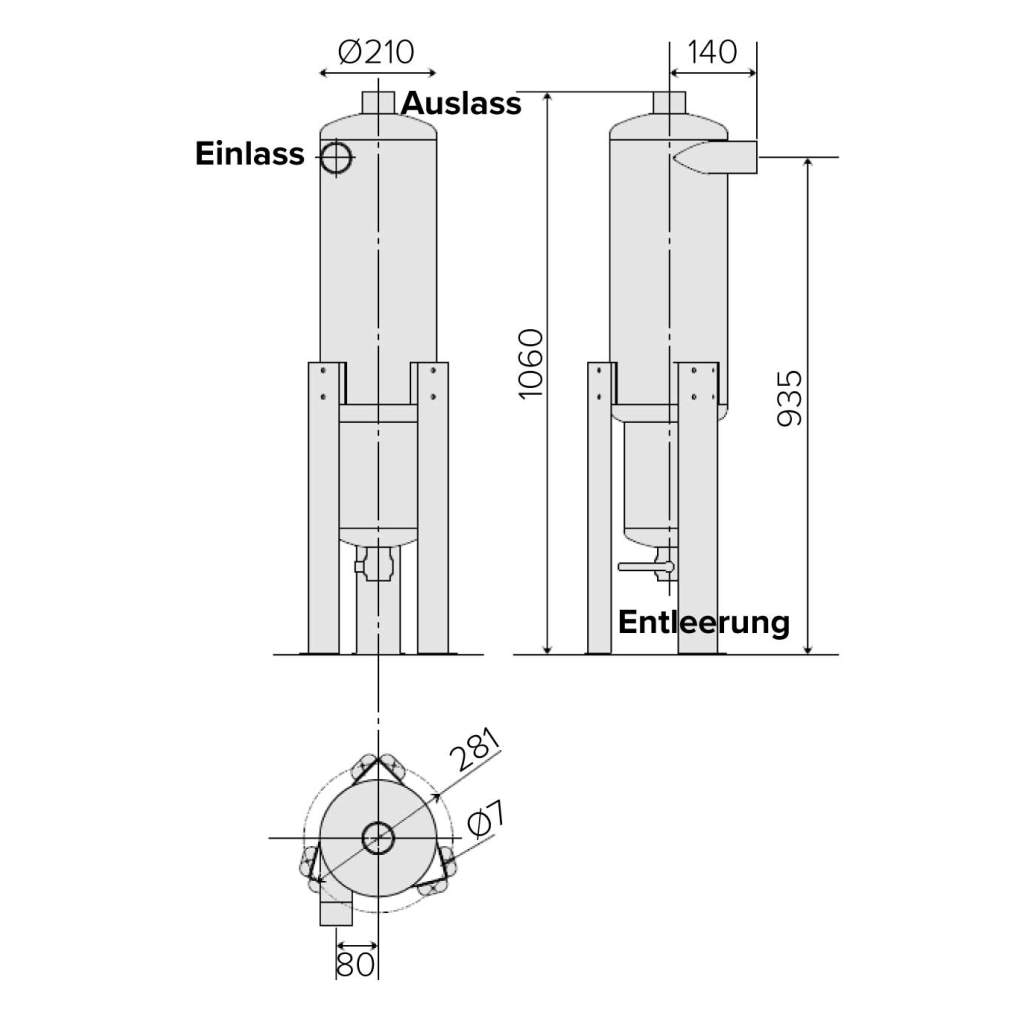

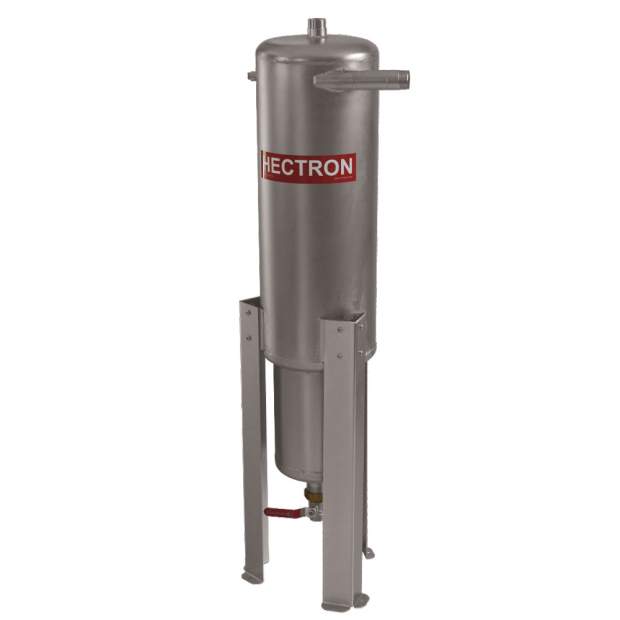

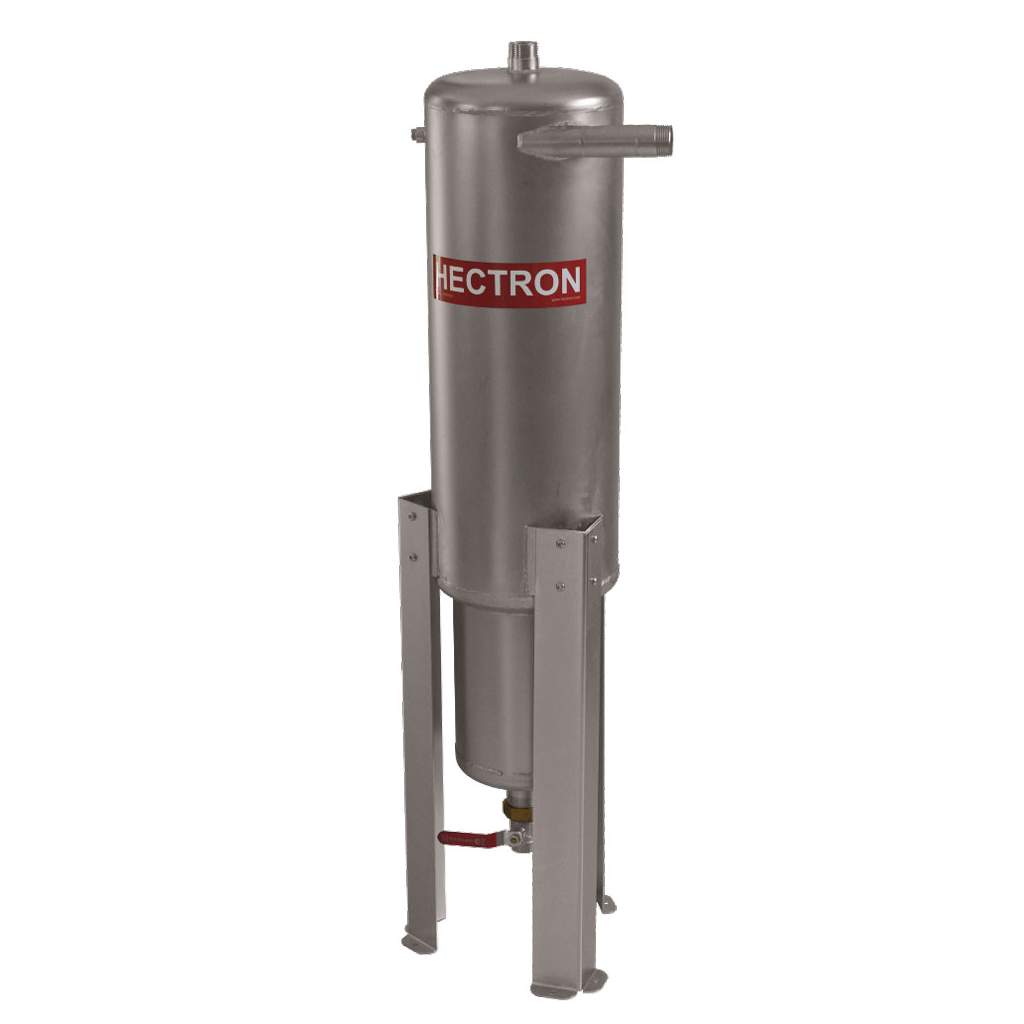

Hydrozyklone ermöglichen es, den Großteil der Schwebstoffe aus dem Wasser zu entfernen und werden besonders bei sandbeladenem Brauch- und Brunnenwasser eingesetzt. Die zylindrischen HN-Hydrozyklone bestehen aus geschweißtem Edelstahl, was ihnen eine hervorragende Beständigkeit bei Drücken von bis zu 10 bar verleiht. Der Behälter zum Auffangen der gefilterten Sedimente ist vertikal positioniert, wodurch das Ablassen des Wasser-Sediment-Gemischs wesentlich erleichtert wird.

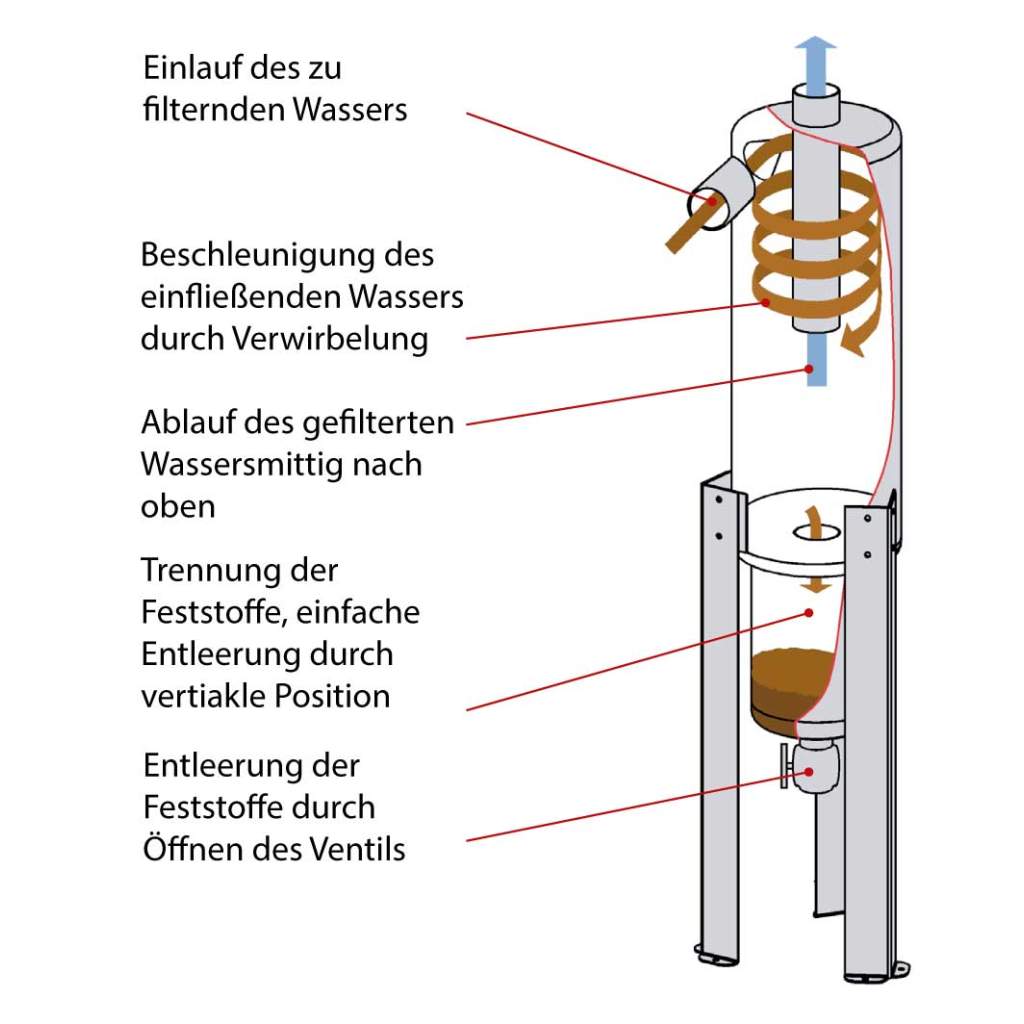

Funktionsprinzip: Hydrozyklone nutzen die physikalischen Prinzipien der Zentrifugalkraft und Dichteunterschiede, um eine effiziente Trennung von Partikeln und Wasser zu erreichen.
-
Einlass: Das zu filternde Wasser wird seitlich in den Hydrozyklon eingeleitet. Durch dieses seitliche Einleiten wird durch die zylindrische bzw. konische Form des Gehäuses ein Wasserwirbel erzeugt.
-
Zentrifugalkraft: Durch die Rotation des Wassers entsteht eine Zentrifugalkraft, welche die schwereren Partikel nach außen drückt. Diese Partikel bewegen sich dann entlang der Innenwand des Hydrozyklons nach unten.
-
Trennung: Die schwereren Partikel, die sich an der Außenwand sammeln, bewegen sich zum unteren Ende des Hydrozyklons, wo sie in einem Sammelbehälter oder einem Abfluss gesammelt werden. Der Sammelbehälter mit den gefilterten Sedimenten wird über ein Ventil entleert.
- Gefiltertes Wasser: Das leichtere, gereinigte Wasser bewegt sich zur Mitte des Hydrozyklons und wird durch den oberen Ausgang nach außen geleitet.
Vorteile eines Hydrozyklons: Ein Hydrozyklon hat keinerlei bewegliche Teile. Dies reduziert den Wartungsaufwand und die Betriebskosten. Außerdem wird eine kompakte Bauweise ermöglicht, so dass Hydrozyklone oft kleiner sind und weniger Platz als andere Filtersysteme benötigen. Zusätzlich sind Hydrozyklone sehr effektiv bei der Trennung von Partikeln unterschiedlicher Dichte.
| Variante | Anschlüsse | Minimaler Durchfluss | Maximaler Durchfluss |
|---|---|---|---|
| HN-25 | 1 Zoll BSP | 2m3/h | 8m3/h |
| HN-50 | 2 Zoll BSP | 7m3/h | 25m3/h |
Technische Daten:

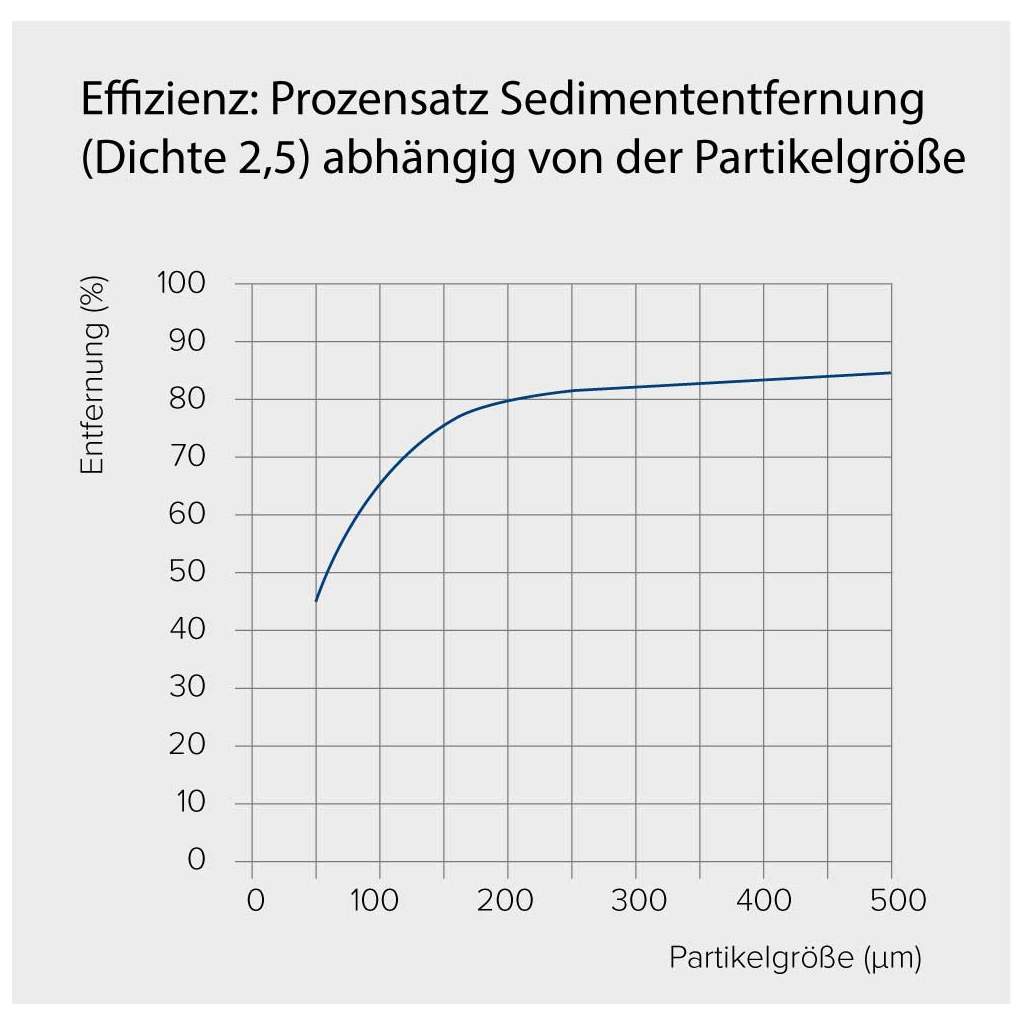

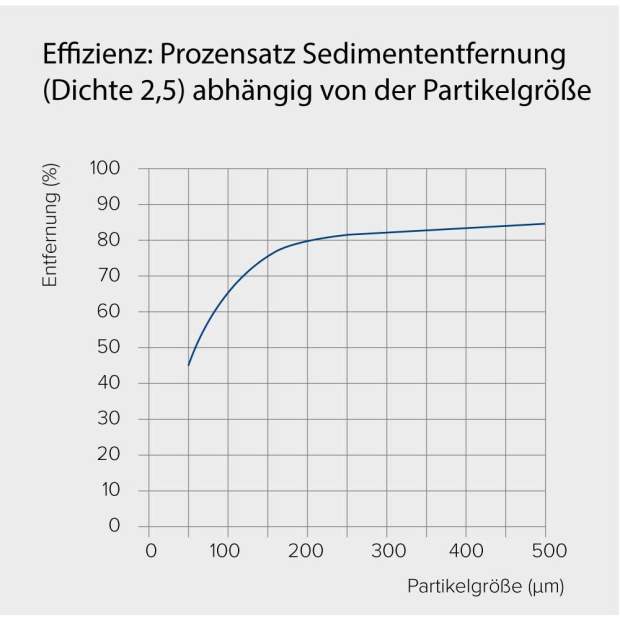

- Minimale Partikelgröße: 100 Mikron
- Gehäuse: Edelstahl 304
- Ablassventil: Messing
- Maximaler Arbeitsdruck: 10 bar
- Druckverlust: min. 0,2bar, max. 0,5bar
- Wassertemperatur: max. 100°C
- Leergewicht: 15kg
- Gewicht mit Wasser: 56kg
- Volumen Reservoir: 3,5 Liter
- Anschlüsse Ablassventil: 1 1/4 Zoll BSP
Herstellerinformationen:
HECTRON
99/101, route de Canta Galet
FR-06200 Nizza
Frankreich
E-Mail: info@hectron.com
Internet: www.hectron.com
Telefon: +33 (0)4 92 07 97 70
| Hersteller: | HECTRON |
| Kategorie: | Wasserfilter |
| Artikelnummer: | WSR110100 |
| GTIN: | 4251333603956 |
